Dessiner une lucarne avec un avant-toit, fonction Dalle

Dessiner une lucarne avec un avant-toit

• Dessinez un plan de toiture avec un plan de lucarne dans un document.

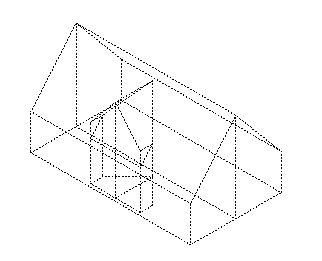

  Fig. : Plan de toiture avec plan de lucarne

• Nous vous recommandons de commencer par dessiner le plan complet de la couverture de la lucarne, y compris l'avant-toit, sous forme de construction d'aide dans la vue en plan.

Pour dessiner une lucarne avec un avant-toit à l'aide de la fonction Dalle

1. Cliquez sur Dalle (appel de la fonction).


   Vous pouvez appeler la fonction Dalle de l'une des manières suivantes

   • Barre d'actions : Rouleau Architecture Tâche Gros œuvre Domaine d'activité Eléments

   • Barre des menus : Créer Architecture Base : murs, ouvertures, éléments de construction

   • Palette : Fonctions Zone Créer dans le module :

   Base : Murs, ouvertures, éléments de construction

2. La couverture de la lucarne doit s'adapter aux plans de référence corrects.
   Cliquez sur Propriétés puis sur Haut...

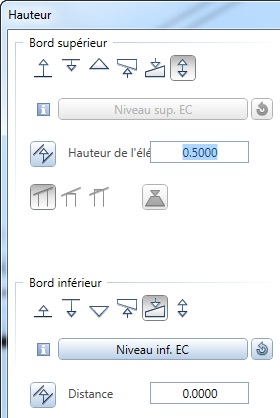

   Dans la boîte de dialogue Hauteur, paramétrez le mode de définition de la hauteur de la dalle conformément à la figure suivante :



   • Définissez le bord supérieur de la dalle en tant que hauteur d'élément fixe (épaisseur de la couverture de la lucarne par exemple).
   • Cliquez sur Lié au plan supérieur d'un élément de construction pour définir le bord inférieur de la couverture de la lucarne.
     Répondez à l'invite BS de quel élément ? en cliquant sur le plan de la lucarne que vous voulez dessiner en premier lieu.
     Le bord inférieur de la couverture de votre lucarne est ainsi lié au bord supérieur de votre plan de toiture.
3. Cliquez sur OK pour valider.
4. Dessinez ensuite la première moitié (celle sur laquelle vous avez cliqué au moment de la définition de la hauteur) de la couverture de la lucarne, y compris l'avant-toit, dans la vue en plan.

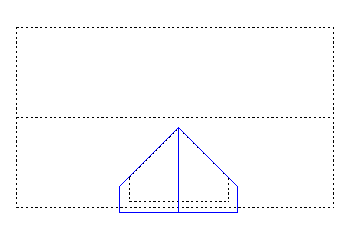

   Fig. : Avant-toit de la lucarne en 2D en couleur de construction d'aide

5. Répétez les opérations décrites aux points 2 à 4 pour la deuxième moitié de la lucarne.
   • Utilisez les paramètres définis ci-dessus.
   • Veillez cette fois à lier le bord inférieur à l'autre plan de la lucarne.

     Le résultat se présente comme suit :

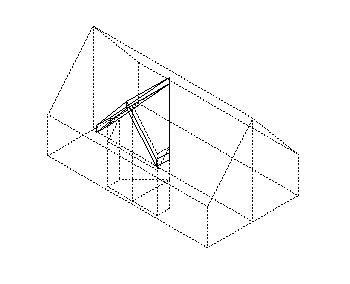

     Fig. : Modèle filaire de l'avant-toit de la lucarne

A noter : Choisissez un autre calque si vous voulez également couvrir le toit principal à l'aide de la fonction Dalle ; si vous ne le faites pas, l'avant-toit de la lucarne sera écrasé par le toit principal.
