Palette "Escalier" - Onglet "Paramètres"

Déterminez la forme de base de l'escalier à l'aide des boutons de la rangée du haut. Les formes de base disponibles sont droit, en L, en U, polygonale et sinueux.

Pour certaines formes de base, d'autres spécifications de la forme d'escalier peuvent être définies via une deuxième ligne :

Forme de base en L : Quadruple palier de profondeur ou quart tournant

Forme de base en U : Quadruple palier de profondeur, Double palier de profondeur, Moitié de palier de profondeur, Quart tournant ou Semi-tournant

Forme de base polygonale : Quadruple palier de profondeur ou quart tournant

Pour les formes de base en L, en U et sinueuses, vous pouvez également choisir si l'escalier doit tourner à gauche ou à droite.

Important :
La forme de base et le sens de rotation d'un escalier ne peuvent pas être modifiés une fois la construction de l'escalier terminée !

Activez cette option pour déplacer les différents points de l'axe de l'escalier.

Activez cette option pour modifier alternativement une section d'escalier du palier à la volée et vice versa.

Activez cette option pour modifier manuellement le balancement des différentes marches.

Activez cette option pour modifier la distance entre les marches d'entrée et de sortie de l'escalier.

Si l'escalier est exécuté avec marche d'entrée (voir rubrique Marches), le bord supérieur de la marche d'entrée est obtenu en additionnant la Hauteur de départ + Hauteur de marche ; pour le revêtement de sol à la jonction inférieure de l'escalier, on suppose dans ce cas que l'épaisseur est la même que pour une marche.

Dans les escaliers sans marche d'entrée, la hauteur de départ est en même temps le bord supérieur du premier élément de l'escalier ou d'une marche.

Différence entre la hauteur de la première et de la dernière marche ou entre la Hauteur de départ et la cotation de niveau du bord supérieur du dernier élément de l'escalier.

Hauteur d'une marche mesurée verticalement d'un bord supérieur de marche à un autre bord supérieur de marche.

Profondeur de giron d'une marche mesurée horizontalement du bord avant d'une marche au bord avant d'une autre marche.

Position de l'axe d'escalier utilisé pour la construction par rapport au sens de foulée.

Par balancement, on entend la rotation des nez de marche de plusieurs marches successives selon un angle donné.

Dans un premier temps, le logiciel calcule l’angle formé par la première et la dernière marche, puis celui-ci est uniformément réparti sur toutes les marches. Lorsque certaines marches ont été fixées, le système calcule à la fois l'angle total et le balancement entre deux marches fixes successives (=partie balancée).

Trois procédés numériques et trois procédés géométriques sont disponibles au choix :

Uniforme (numérique)

Linéaire (numérique)

Harmonieux (numérique)

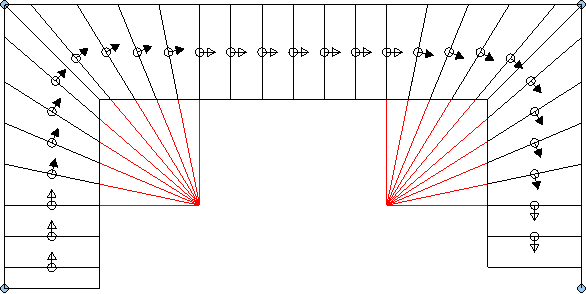

Un point (géométrique)

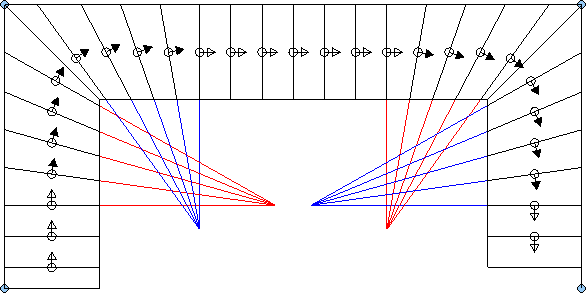

Deux points (géométrique)

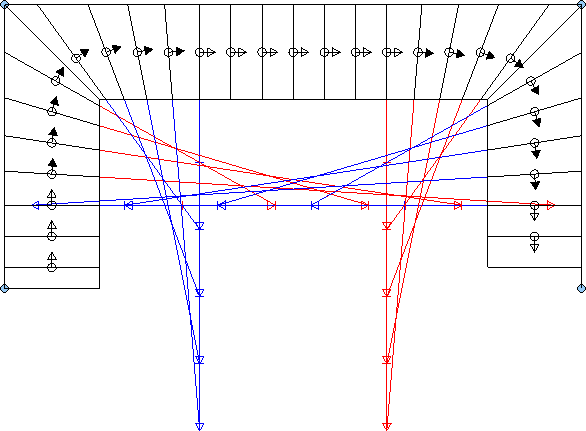

Lignes principales (géométrique)

Dans le cas des méthodes de balancement géométriques, la représentation graphique de la méthode de calcul peut être affichée ou masquée.

le nombre de marches à balancer par partie balancée (c'est-à-dire après la marche d'angle de la partie balancée).

La largeur de giron minimale doit être conservée pour les marches à balancer.

Lorsque la case est activée, tous les éléments de l'escalier sont créés sur la base des paramètres indiqués sous Dimensions indépendamment du dernier point de l'axe de l'escalier.

Utilisez cette option par ex. lorsqu'il faut mesurer la trémie après l'escalier.

Uniquement en cas de modification d'un escalier potentiellement symétrique axialement.

Activez cette option si un palier doit être inséré après le nombre de pas spécifié sous Nombre d'étapes max..

Lorsque vous cochez cette case, la dernière marche est rallongée au besoin jusqu'au dernier de l'axe de l'escalier.

Crée au départ de l'escalier une marche de la hauteur de marche indiquée sous Hauteur marche comme premier élément d'escalier ou en enlève une existante.

Crée à la sortie de l'escalier une marche de la hauteur de marche indiquée sous Hauteur marche comme dernier élément d'escalier ou en enlève une existante.

Vous déterminez la forme et le périmètre de la représentation ainsi que l'annotation sur l'onglet Vue en plan.

Sur l'onglet de chaque élément, vous disposez de l'option Créer dans la rubrique Vue 2D qui vous permet de choisir si un élément de l'escalier doit ou non être représenté sur la vue en plan.

A noter : Si la représentation 3D de l'escalier est désactivée , les onglets des éléments d'escalier ne sont pas affichés. Activez dans ce cas l'option Représentation 3D et sélectionnez l'onglet de l'élément concerné; activez ou désactivez ici dans la rubrique Vue 2D l'option Créer et désactivez à nouveau pour terminer ici sur l'onglet Paramètres l'option Représentation 3D.

Activez la case si l'escalier doit être toujours représenté en élévations et en perspectives.

Sélectionnez sur l'onglet Elémentsles différents éléments d'escalier qui doivent être contenus dans les représentations 3D.

Activez la case à cocher si vous voulez vérifier l'accessibilité du dessin d'escalier à l'aide d'un profil du gabarit.

Vous spécifiez les dimensions de l'espace libre prévu pour l'escalier dans l'onglet Gabarit.
