Variantes de division

Dans la barre contextuelle Subdivisions, activez la variante de division souhaitée.

pour le mur à calepiner, des éléments de mur aussi longs que possible sont créés les uns après les autres en fonction de la face visible défini dans le sens du mur ou dans le sens contraire. La valeur de départ pour la longueur des éléments est donnée par les valeurs indiquées dans les paramètres de divisions pour Longueur maxi ou Long. maxi des murs retournés. Le respect des critères de division (poids maxi, critères des ouvertures, ...) est alors obtenu en réduisant progressivement cette valeur de départ.

Remarque : si aucune solution n'est trouvée en indiquant qu'une division dans des ouvertures n'est pas autorisée (l'option Division est désactivée), les divisions sont automatiquement calculées à l'aide de la valeur par défaut autorisée pour Division dans ouvertures.

Examples of dividing walls based on maximum element length

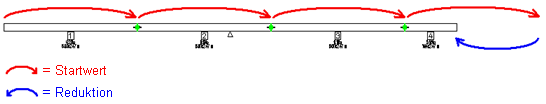

Example 1

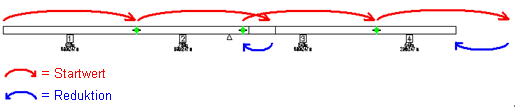

Example 2

Le calcul des subdivisions s'effectue selon la même procédure que pour la variante de division Découpage des élts. à la longueur maxi, à la seule différence que la valeur de départ utilisée correspond à ce que l'on appelle une "Longueur d'élément uniforme".
Cette "longueur d'élément uniforme" correspond uniquement à la valeur de départ pour le calcul des longueurs d'élément. Selon les critères de division définis (poids maxi, critères des ouvertures, ...), les longueurs réelles des éléments peuvent être plus courtes, que ce soit par section ou dans leur intégralité.

Starting value for wall division in accordance with ”equal” lengths

You can obtain ”equal lengths” by dividing the wall to be designed into elements of the same length.

Simplified example (joints are ignored):

Wall length = 10 m, maximum element length = 3 m

This yields the following result: 10 m / 3 m = 3.33 elements. Results are always rounded up to an integer; i.e. 4 elements.
This yields: 10 m / 4 elements = 2.5 m / element.

In this example, the ”equal element length” is 2.5 m.

Saisie des cotes individuelles au clavier, la longueur restante de l'alignement mural s'affiche. Cette option n'a un sens que si un seul mur a été sélectionné.

La division est effectuée en partant de l'autre côté. En tenant compte des ouvertures et des points de partage fixes, la division en miroir peut donner un résultat quelque peu différent.

Si, avant de procéder à l'assemblage des éléments, vous avez utilisé la fonction

Emplacement de grue pour déterminer l'emplacement d'une ou plusieurs grues, l'activation du bouton

permet de prendre en compte les paramètres de la grue dans le calcul des plaques.

L'activation du bouton

Définir un point fixe vous permet d'influer sur la division automatique des éléments en positionnant des points de partage.

Si vous cliquez sur ce bouton, vous pouvez définir un point de partage fixe pour le calepinage. Le point reste enregistré dans la zone de répartition. Même si le mur est modifié ultérieurement, ce point est conservé comme critère de partage. Le fait que le mur soit modifié manuellement ou automatiquement ne joue aucun rôle. Il est possible de saisir plusieurs points de partage dans un mur. Veuillez noter que la fonction Définir un point fixe reste active après la première saisie et que plusieurs points fixes peuvent donc être placés successivement. Une fois la fonction interrompue, un nouvel élément est ajouté.

Cliquez sur ce bouton si vous souhaitez conserver la division actuelle du mur lors de modifications ultérieures. Des points fixes sont automatiquement placés au niveau de tous les joints de division. Vous pouvez les supprimer à l'aide de l'option Supprimer point fixe.
Notez que, dans ce cas, les joints de division dans les ouvertures ajoutées ultérieurement sont conservés, même si vous indiquez qu'une séparation dans les ouvertures n'est pas autorisée (l'option Division est désactivée).

Si vous cliquez sur ce bouton, vous pouvez supprimer un point de partage fixe (voir ci-dessus). Veuillez noter que la fonction Supprimer point fixe reste active après la première saisie et que plusieurs points fixes peuvent donc être supprimés successivement. Une fois la fonction interrompue, un nouvel élément est ajouté.

Ici, vous pouvez à nouveau modifier la valeur d'avance pour le poids maximal. Ce réglage est également possible dans les

Propriétés.

Le numéro de position de l'élément de mur suivant est affiché ici. Les positions commencent toujours au numéro 1. Vous pouvez influer sur l'attribution des numéros de position en commençant par exemple au numéro 101.
Le numéro de position le plus élevé possible est 99999999.
