Cartela

La herramienta cartela se desarrolló especialmente para intersecar las cartelas entre las vigas predefinidas y tableros hormigonados in situ, teniendo en cuenta las distancias cambiantes debido a las geometrías distintas de sus ejes. Sin embargo, esta funcionalidad se puede utilizar de forma similar para casos de aplicaciones parecidos.

Esta herramienta permite intersecar geométrica mente los elementos estructurales del tipo viga y viga de conexión con elementos estructurales del tipo tablero («unión»).

Al hacerlo, la sección transversal asignada a la viga debe contener, al menos, un contorno con una unidad estructural asignada (que forma el elemento estructural) y un contorno sin unidad estructural asignada que se utiliza para el corte con la sección transversal del tablero.

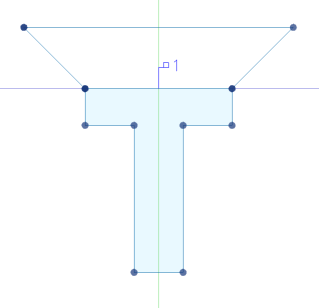

Fig. 1: Sección transversal del elemento estructural «viga» con un contorno sin unidad estructural para el corte.

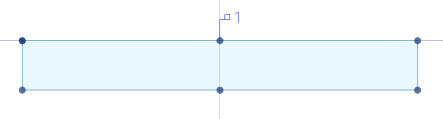

Figo. 2: Sección transversal del elemento estructural «tablero».

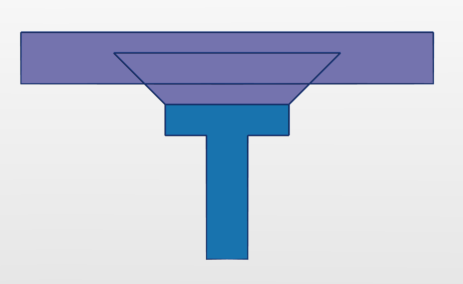

Fig. 3: Corte del contorno (sin unidad estructural) de la viga con el contorno del tablero.

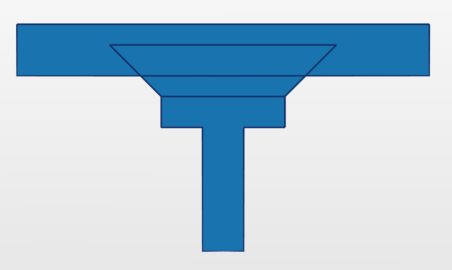

Fig. 4: La superficie restante del contorno intersecados se fusiona con el contorno del tablero en una superficie.

Aquí se tendría que tener en cuenta que el contorno de la viga a intersecar siempre está dentro del contorno del tablero (en concreto si la distancia entre la viga y el tablero cambia a lo largo de sus ejes). Si corresponde esto se puede gestionar modificando la altura de los contornos usando las variables.

Dentro de las operaciones booleanas, el tablero se llama operador izquierdo y la viga o viga de conexión, operador externo.

Definir un corte de una viga con una placa

1. Prepara un elemento estructural del tipo viga y otro del tipo tablero de acuerdo a la descripción anterior.
2. Haz clic en Cartela en el grupos de herramientas Booleanos.
3. Haz clic en la unidad estructural (cuerpo 3D) del tablero en la ventana de visualización con la que la sección transversal de la viga debería intersecar.
4. Haz clic en el contorno (sin unidad estructural) de la sección transversal de la viga en la ventana de visualización que debería intersecar.

   Nota: Durante la introducción de los pasos 3 y 4, es posible definir el rango a lo largo del eje de los dos elementos estructurales dentro de los cuales se debe realizar el corte definiendo interactivamente las respectivas estaciones de inicio y fin. Al hacerlo, también puedes seleccionar estaciones que aún no existen y que luego se crean automáticamente. Para esto utiliza las casillas de verificación en la ventana de propiedades. Por defecto, (si las casillas de verificación no están marcadas), el corte se realiza desde la primera hasta la última estación.

Las definiciones respectivas de las operaciones booleanas se guardan en los elementos estructurales de los tableros en el submenú booleanos en el árbol de proyecto y se puede editar ahí.
