Notas para definir las direcciones de los emplazamientos

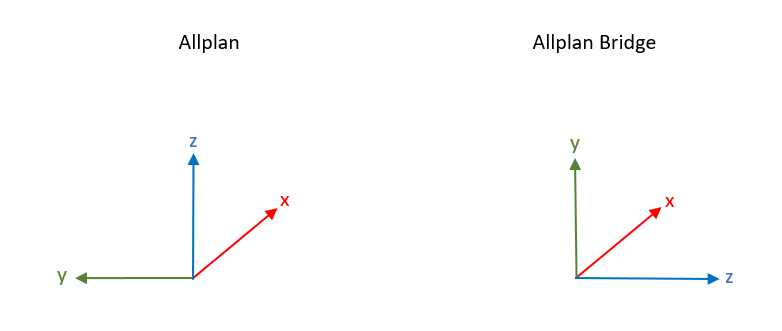

Para definir la orientación del emplazamiento el objeto se debe convertir desde el sistema de coordenadas de Allplan al sistema de coordenadas de Allplan Bridge.

Procedimiento para determinar las direcciones de los ejes de coordenadas del objeto de emplazamiento en Allplan Bridge.

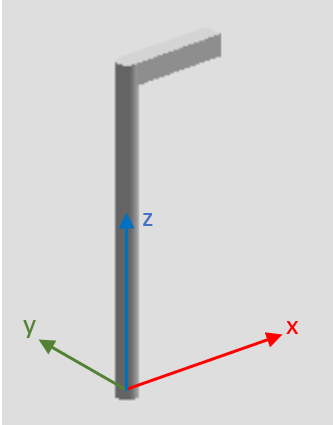

1. Detecta la orientación del objeto definido en Allplan de acuerdo al sistema de coordenadas global de Allplan.

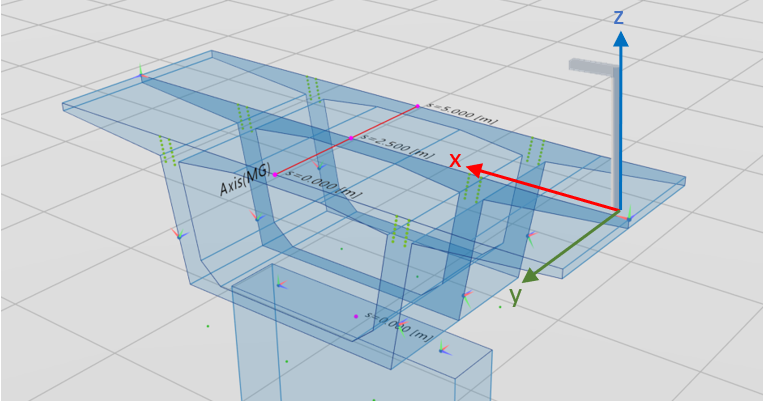

2. Conceptualmente, sitúa el objeto en Allplan Bridge manteniendo las direcciones de estos ejes de coordenadas. El resultado es el objeto en Allplan Bridge en el sistema de coordenadas local de Allplan.

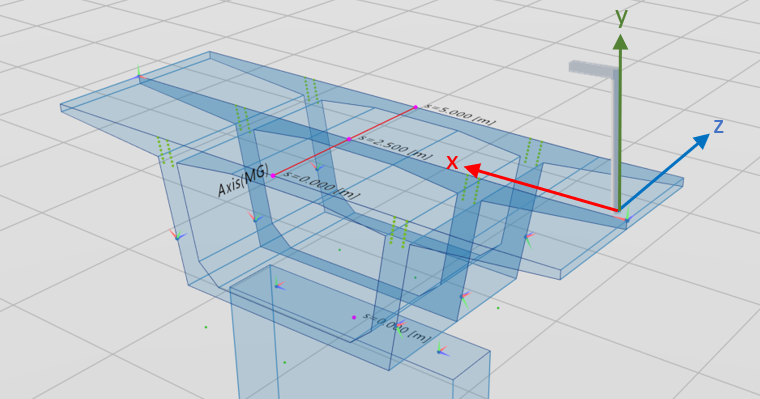

3. Transforma el sistema de coordenadas local de Allplan al sistema de coordenadas local de Allplan Bridge.



   Ahora puedes definir las direcciones del eje X e Y local en Allplan Bridge mediante las opciones del menú desplegable. Ver Definir las propiedades del macro o del emplazamiento del PythonPart.
