Pila en el punto de referencia

Crea de forma interactiva un elemento estructural del tipo «pila» en un punto de referencia de un elemento estructural del tipo «viga».

Las pilas de este tipo de definición requieren una viga como elemento estructural. La posición geométrica de la conexión de las pilas a una viga se define con puntos de referencia, que están especificados en la sección transversal de la viga en la posición correspondiente.

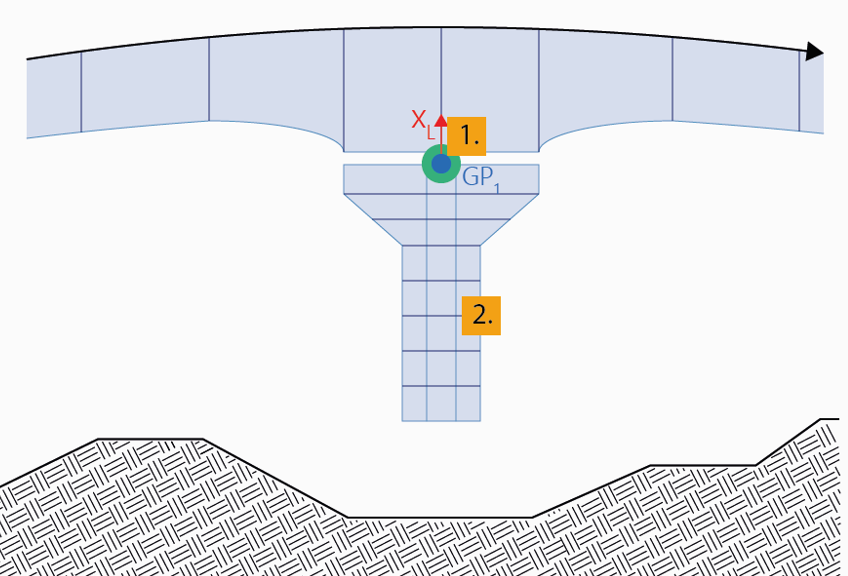

El punto de origen del eje de la pila se define con el punto de referencia.

El orden de las posiciones (posición inicial/final o arista superior/inferior de la pila) dentro de la definición interactiva no importa.

Ver la sección Pilas para explicaciones generales sobre la definición de pilas.

Crear de forma interactiva una pila en el punto de referencia

1. Haz clic en Pila en el punto de referencia.
2. Otra opción es editar el nombre y la descripción y confirmar la entrada haciendo clic en Aceptar.

   Se creará una nueva pila en el menú pilas en el árbol de proyecto.

3. Haz clic en el punto de referencia en la ventana de visualización 3D en la que los ejes de la pila deberían conectarse a la viga (punto de origen, posición geométrica 1).
4. Haz clic en la sección transversal en el menú secciones transversales en el árbol de proyecto que debería asignarse al eje de la pila.
5. Mueve el ratón en dirección vertical en la ventana de visualización para definir la posición inicial de la pila a lo largo del eje de la pila y haz clic con el ratón para confirmar.

   Nota: Selecciona el tipo de la estación inicial en el menú de estacionamiento en la ventana de propiedades.

6. Si fuera necesario, adapta la estación de inicio en la ventana de introducción de datos emergente.
7. Mueve de nuevo el ratón en la ventana de visualización para definir la posición final de la pila o el segmento de la pila en su eje y haz clic con el ratón para confirmar.

   Nota: Selecciona el tipo de estaciones que quieras añadir en el menú de estaciones en la ventana de propiedades.

8. Si fuera necesario, adapta la estación de final en la ventana de introducción de datos emergente.
9. Define la subdivisión de la pila o el segmento de la pila mediante la opción Número o Longitud de los elementos individuales en la misma ventana de introducción de datos. Pulsa Aceptar para confirmar.
10. Añade más segmentos de pila (por ejemplo, con distintas subdivisiones o secciones transversales) a la pila existente (volver a 7.), o pulsa ESC para salir de la herramienta.

Nota: En el transcurso de la introducción de datos descrita anteriormente, puedes insertar un punto de subdivisión en un segmento de pila ya existente simplemente haciendo clic en la ubicación deseada dentro del segmento de pila ya creado.
