Avanzado

Tolerancias

Configura las tolerancias para el criterio de cancelación del método de solución numérico no lineal.

Nota: Por el momento, dicho análisis no lineal solo se realiza para la fluencia y retracción.

Residuo de equilibrio / Desplazamiento de equilibrio

Desviación permitida de la solución aproximada para el residuo en kN y para los desplazamientos en m y rad.

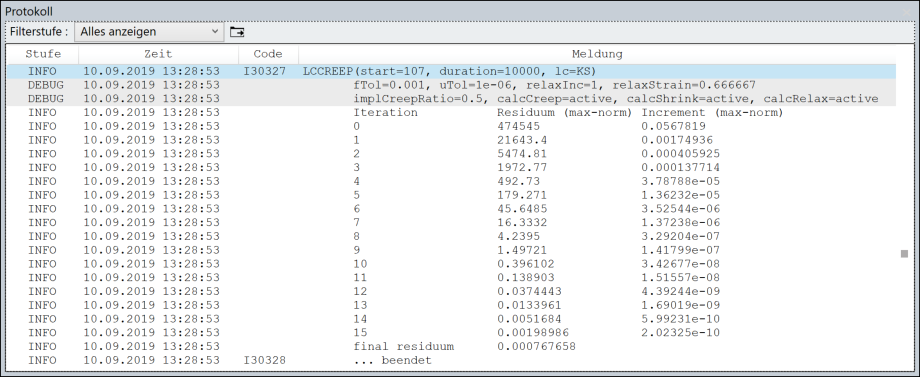

La convergencia de los pasos de iteración particulares se puede ver en la ventana de Registro (Residuo = Residuo de Equilibrio, Incremento = Desplazamiento de Equilibrio):

En caso de que el cálculo no converja, se puede aumentar la tolerancia para el valor correspondiente.

Deformación por cortante (viga Timoshenko)

Tener en cuenta la deformación por cortante

Además de la teoría de Euler-Bernoulli (pura deformación de doblado), ten en cuenta la deformación por cortante de acuerdo a Timoshenko.
