Análisis

Selecciona las tareas de cálculo que haya que generar y define el total de supuestos de carga para cada construcción.

Construcción

Nombre

Selecciona la construcción para la que deberían verse las opciones.

Descripción

Muestra el texto descriptivo como si estuviera definido para la construcción

Conteo de fases

Muestra el número de fases definidas en la construcción

Cálculos

Selecciona si la construcción se debería o no calcular.

Generar automáticamente los paneles de cálculo

Selecciona, si las tareas de cálculo de los respectivos tipos vinculados a las tareas definidas deberían generarse automáticamente.

Los resultados evaluados debido a las tareas de cálculo generadas se almacenan en los supuestos de carga.

Los supuestos de carga de los tipos respectivos se añaden automáticamente a la suma de los supuestos de carga.

Nota: Los resultados de los supuestos de carga debido a las tareas de cálculo definidas directamente por el usuario (LCSELFW, LCSTRESS, LCCREEP) no se añaden automáticamente a la suma de los supuestos de carga. Esto se puede añadir mediando la tarea de cálculo LCADDTO. Una excepción es la tarea de cálculo LOADCASE, cuyos resultados se pueden añadir a las cargas estáticas superpuestas mediante una opción.

Peso propio

Selecciona si los supuestos de carga del tipo peso propio deberían tenerse en cuenta (tareas: CONCRETE, INSTBEAM).

Supuesto de carga

Prefijo para los supuestos de carga a crear

El nombre del supuesto de carga correspondiente se define usando el prefijo y el momento de sus definición/cálculo en las etapas constructivas (día final), por ejemplo SW (21).

Supuesto de carga total

Prefijo para los supuestos de carga totales a crear en los que todos los supuestos de carga del tipo peso propio se resumen después de calcularse.

El nombre del supuesto de carga generado se define usando el prefijo y el momento de su cálculo en las etapas constructivas (día final), por ejemplo SW- SUM (21).

Cargas estáticas superpuestas

Selecciona si los supuestos de carga del tipo cargas estáticas superpuestas deberían tenerse en cuenta (tareas: LOADCASE con la casilla de verificación «SDL» en la ventana de propiedades).

Supuesto de carga

Prefijo para los supuestos de carga a crear

El nombre del supuesto de carga correspondiente se define usando el prefijo y el momento de sus definición/cálculo en las etapas constructivas (día final), por ejemplo SDL (21).

Supuesto de carga total

Prefijo para los supuestos de carga totales a crear en los que todos los supuestos de carga del tipo carga estática superpuesta se resumen después de calcularse.

El nombre del supuesto de carga generado se define usando el prefijo y el momento de su cálculo en las etapas constructivas (día final), por ejemplo SDL- SUM (21).

Pretensado

Selecciona si los supuestos de carga del tipo pretensado deberían tenerse en cuenta (tareas: TENSIÓN).

Supuesto de carga

Prefijo para los supuestos de carga a crear

El nombre del supuesto de carga correspondiente se define usando el prefijo y el momento de sus definición/cálculo en las etapas constructivas (día final), por ejemplo PT (21).

Supuesto de carga total

Prefijo para los supuestos de carga totales a crear en los que todos los supuestos de carga del tipo pretensado se resumen después de calcularse.

El nombre del supuesto de carga generado se define usando el prefijo y el momento de su cálculo en las etapas constructivas (día final), por ejemplo PT- SUM (21).

Fluencia y retracción

Selecciona si los supuestos de carga del tipo fluencia y retracción deberían tenerse en cuenta.

La fluencia y retracción (y ,si corresponde, la relajación para los tendones) se calcula automáticamente después de cada cambio del sistema estructural (es decir, la activación de los elementos o resortes y después de cada aplicación de cargas permanentes).

La edad del hormigón en su «activación» (tensado inicial) y la duración entre los intervalos particulares se toman automáticamente desde las definiciones de las etapas constructivas.

Otra opción sería determinar un tiempo diferente para el inicio de la retracción dentro de las tareas de cálculo CONCRETE y HARDEN mediante el argumento D-Retracción .

Los valores de la humedad relativa y la temperatura se definen en la ventana de propiedades de las etapas de construcción.

Nota: Ver la imagen al final de esta página.

Supuesto de carga

Prefijo para los supuestos de carga a crear

El nombre del supuesto de carga correspondiente se define usando el prefijo y el momento de sus definición/cálculo en las etapas constructivas (día final), por ejemplo CS (21).

Supuesto de carga total

Prefijo para los supuestos de carga totales a crear en los que todos los supuestos de carga del tipo fluencia y retracción se resumen después de calcularse.

El nombre del supuesto de carga generado se define usando el prefijo y el momento de su cálculo en las etapas constructivas (día final), por ejemplo CS- SUM (21).

Duración de la fluencia infinita

Duración en días, para la cual se debe calcular la fluencia por el tiempo infinito (por defecto 36.500 días)

El tiempo se cuenta desde el final del día del último cálculo de fluencia.

El nombre del supuesto de carga generado se configura mediante el prefijo del supuesto de carga de fluencia y la hora de finalización de su cálculo, por ejemplo CS-SUM (36.521) y adicionalmente CS-SUM (estado final).

Pasos de tiempo logarítmicos

Número de subdivisiones en intervalos temporales en un registro. Escala para el cálculo de la fluencia infinita con el fin de aumentar la precisión para largos períodos de fluencia.

Borrar supuestos de carga intermedios

Borra los supuestos de carga intermedios calculados debido a la entrada anterior

Suma total

Selecciona si la suma total de todos los supuestos de carga facilitados (y activados) arriba debe crearse después de su cálculo.

Supuesto de carga

Prefijo para los supuestos de carga a crear

El nombre del supuesto de carga generado se define usando el prefijo y el tiempo de cálculo en las etapas constructivas (día final), por ejemplo SUM (21), SUM (36,521) y adicionalmente SUM (estado final).

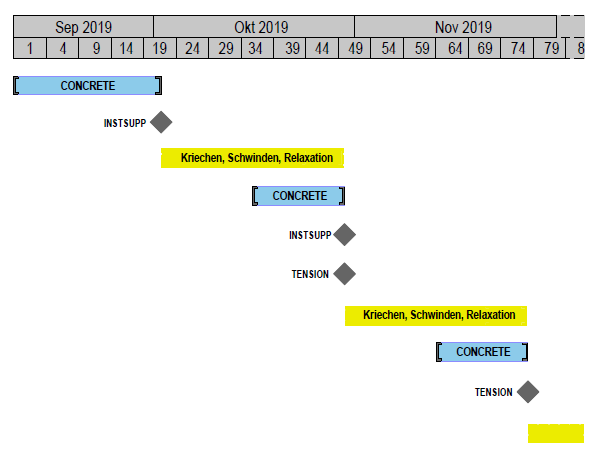

ILUSTRACIÓN: Teniendo en cuenta la fluencia y retracción dentro del cálculo automático:
