Define y calcula un carga lineal vertical global en los elementos estructurales asignados a esta carga usando los componentes.
En dirección longitudinal, la carga sigue la línea de carga que se origina de la conexión de los puntos de referencia de la carga de las secciones transversales de los elementos cargados.
La carga lineal se puede definir directamente mediante la magnitud de carga q o se puede calcular automáticamente introduciendo uload mediante la unidad estructural del tipo de carga.
Argumentos
uload
Número de la unidad estructural del tipo de carga, cuya superficie de contorno asignada debe aplicarse como carga sobre la longitud.
El punto de referencia de la carga es por defecto el centro de gravedad de la superficie asignada.
Mediante la entrada de pos se puede definir un punto de referencia diferente.
Además, los parámetros exb y exe se pueden definir opcionalmente para esta entrada.
Nota: Esta entrada no se tiene en cuenta si la magnitud se define con q, qe o qm.
q
Magnitud de la carga lineal [fuerza/longitud] (valores positivos para cargas en la dirección del eje Y global negativo).
Si no se definen otros parámetros, la carga se aplica con una magnitud constante a lo largo de la línea de carga (carga de línea constante).
Nota: Si se define este valor, no se tendrá en cuenta una entrada de uload posiblemente definida.
qe
Magnitud de la carga lineal al final de la línea de carga (por ejemplo, carga trapezoidal o triangular) [fuerza/longitud].
Nota: Si se define este valor, no se tendrá en cuenta una entrada de uload posiblemente definida.
Nota: Esta entrada se ignora si se define la expresión qfact.
qm
Magnitud de la carga lineal en el centro de la línea de carga (curva de carga parabólica). [fuerza/longitud]
Nota: Si se define este valor, no se tendrá en cuenta una entrada de uload posiblemente definida.
Nota: Esta entrada se ignora si se define la expresión qfact.
pos
Definición del punto de referencia de la carga
Si falta esta definición, el nodo estructural se toma por defecto cuando se usa q, qe o qm (cuando se usa uload tal y como se describe allí).
Se puede referenciar un punto de referencia definido arbitrariamente introduciendo su nombre.
El centro de gravedad de la superficie de la sección transversal de los elementos cargados se puede utilizar ingresando COG.
exb
Excentricidad de la carga inicial en dirección longitudinal [longitud].
Distancia en la dirección de la línea de carga desde el inicio del elemento estructural cargado (punto 1) hasta el inicio de la línea de carga (punto 2).
Nota importante: La distancia (del punto 1 al punto 2) depende de la dirección y se define con signo positivo o negativo en relación con la dirección del estacionamiento, es decir, positiva en la dirección positiva del estacionamiento y negativa en la dirección negativa del estacionamiento.
exe
Excentricidad de la carga final en dirección longitudinal [longitud].
Distancia en la dirección de la línea de carga desde el inicio del elemento estructural cargado (punto 1) hasta el final de la línea de carga (punto 2).
Nota importante: La distancia (del punto 1 al punto 2) depende de la dirección y se define con signo positivo o negativo en relación con la dirección del estacionamiento, es decir, positiva en la dirección positiva del estacionamiento y negativa en la dirección negativa del estacionamiento.
qfact
Factor o expresión a aplicar a q (multiplicación).
La expresión se puede utilizar de la misma forma que cuando se define una fórmula y por lo tanto contener valores constantes o expresiones matemáticas y tablas dependientes del estacionamiento.
qeff = q * qfact o qfact(s)
Nota: Si se define esta expresión, no se tendrá en cuenta una entrada de qe y qm.
mass Opción de marcar esta definición de carga para que sea considerada como masa dentro del cálculo de los valores de Eigen (ver EIGEN). |
RESUMEN Y VISTA PREVIA
1. Carga definida por la unidad estructural del tipo de carga
Argumentos |
Entrada |
uload |
Número del elemento estructural del tipo de carga |
q |
Sin entrada (de lo contrario se ignorará uload) |
qe |
Sin entrada (de lo contrario se ignorará uload) |
qm |
Sin entrada (de lo contrario se ignorará uload) |
pos |
Sin entradapunto de referencia = centro de gravedad de la superficie de la sección transversal de la unidad estructural asignada Opcional: Definición de un punto de referencia diferente 1. Introduce el nombre del punto de referencia. 2. COG para el centro de gravedad de la sección transversal de los elementos cargados. |
exb |
Opcional: Entrada de la excentricidad al inicio |
exe |
Opcional: Entrada de la excentricidad al final |
qfact |
Sin entrada (ignorado si está definido) |
|
|
2. Carga definida por q, qe, qm
Argumentos |
Entrada |
uload |
Sin entrada (ignorado si está definido) |
q |
0 o valor Magnitud de carga al inicio de la carga |
qe |
0 o valor Magnitud de carga al final de la carga |
qm |
0 o valor Magnitud de carga en el centro de la carga |
pos |
Sin entrada: Punto de referencia = nodo estructural de los elementos cargados Opcional: Definición de un punto de referencia diferente 1. Introduce el nombre del punto de referencia. 2. COG para el centro de gravedad de la sección transversal de los elementos cargados |
exb |
Opcional: Entrada de la excentricidad al inicio |
exe |
Opcional: Entrada de la excentricidad al final |
qfact |
Opcional: Introduce un factor o función (qe, qm se ignoran si están definidos) |
|
|
EJEMPLOS:
Ejemplo 1: Carga repartida constante sobre la longitud total del elemento
Argumentos |
|
q |
Valor |
|
|
Ejemplo 2: Carga repartida constante, inicio: 2 m después del inicio del elemento, final: 3 m antes del final del elemento
Argumentos |
|
q |
Valor |
exb |
2 |
exe |
-3 |
|
|
Ejemplo 3: Carga triangulas sobre la longitud completa del elemento (aumentando en la dirección de las estaciones)
Argumentos |
|
q |
0 |
qe |
Valor |
|
|
Ejemplo 4: Carga trapezoidal sobre la longitud total del elemento
Argumentos |
|
q |
Valor 1 |
qe |
Valor 2 |
|
|
Ejemplo 5: Carga aplicada mediante la unidad estructural 2 del tipo de carga
Argumentos |
|
uload |
2 |
|
|
Ejemplo 6: Carga mediante la función
Argumentos |
|
q |
Valor |
qfact |
sin($s) |
APLICACIONES COMUNES
Caso 1: Cargas estáticas superpuestas, por ejemplo los bordillos

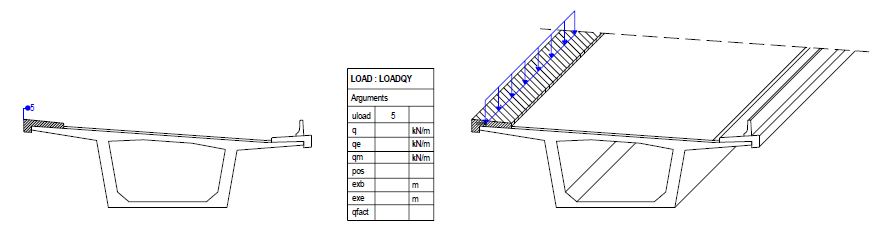

Observación: Posición de la unidad estructural irrelevante, punto de aplicación de carga = centro de gravedad de la superficie del contorno (bordillo)
Caso 2: Cargas estáticas superpuestas, por ejemplo las barandillas

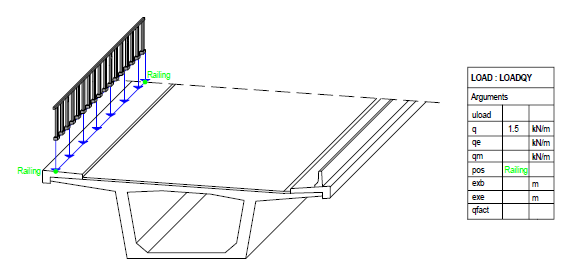

Comentario: punto de aplicación de carga = ubicación del punto de referencia «Barandilla»
|
