3D plocha n-úhelníku, kolmo k hraně/křivce

Funkce 3D polygonální plocha

Jak nakreslit 3D plochu n-úhelníku, která je umístěna středově a kolmo k hraně/křivce

1. Klikněte na 3D plocha (vyvolání).


   Vyvolejte 3D-plochu jedním z následujících způsobů

   • Actionbar: Role Konstrukce Úloha: Volné modelování Oblast úkolů 3D objekty

   • Lišta menu: Vytvořit Přídavné moduly Modelování ve 3D

   • Paleta: Funkce oblast Vytvořit v modulu:

   3D modelování

2. V dialogovém panelu nástrojů 3D plocha klikněte na 3D n-úhelníková plocha.

   Tip: Pomocí Zpět můžete zadání po krocích vrátit zpět.

3. V dynamickém panelu zvolte nastavení N-úhelník zadaný středem na hraně/křivce.
4. Aktivujte hranu/křivku pro středový bod.

   Na nitkovém kříži se zobrazí n-úhelník jako náhled.

5. Na hraně/křivce zadejte středový bod n-úhelníku.
6. Zadejte v dialogovém řádku počet vrcholů a potvrďte pomocí klávesy ENTER.
7. Definujte okrajový bod, resp. okrajovou hranu n-úhelníku jedním z následujících způsobů:
   • Klikněte na okrajový bod n-úhelníku.
   • Zadejte vnější poloměr popř. rohový poloměr n-úhelníku.

     Nakreslí se 3D plocha n-úhelníku ve středu kolmo k hraně/křivce.

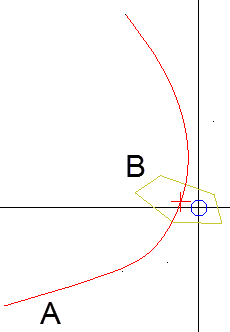

     (A) Hrana/křivka
     (B) Náhled n-úhelník

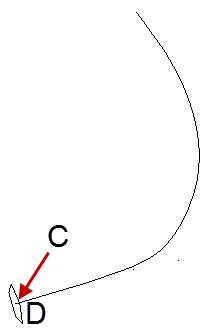

     (C) Středem na hraně/křivce
     (D) 5úhelník prostřednictvím poloměru úhelníku

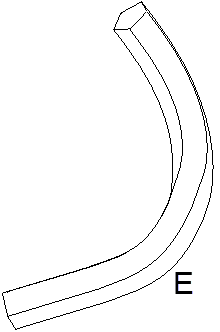

     (E) Příklad: Těleso extrudované z n-úhelníkového profilu a křivky
