Rozdělení stropu/střechy – základní parametry

Vždy, když se člení pole stropu/střechy, můžete změnit příslušné parametry tak, že kliknete na

Vlastnosti a na

Parametry.

V těchto dialozích se nabízí množství parametrů, které můžete měnit buď před rozčleněním nebo během něj.

Po kliknutí na tlačítko

můžete v dialogu Prefabrikáty stropu/střechy provádět následující nastavení:

Zde můžete specifikovat, zda chcete vytvořit střešní prvek, stropní prvek nebo balkonový prvek. U dutinových desek, dutinových desek z předpjatého betonu, masivního cihlového stropu a stropu ze stropních vložek zde navíc definujete typ desky.
Poznámka: Balkonový prvek u stropních prvků se odlišuje pouze v definici oblasti vyztužování. Pro vzdálenost základních nosníků zde program automaticky nastaví dvojitou tloušťku stropu a z typů výztuže použije pouze sítě a žádné pruty.

Pokud je nastavena volba Prvky střechy a vy na závěr nekliknete na žádnou střešní rovinu, zobrazí se upozornění, že nebyla kliknutím vybrána žádná platná rovina, a proto nelze určit sklon.

Prvky střechy ve střešní rovině se sklonem střechy 0° lze změnit na prvky stropu. Naproti tomu změna šikmých prvků střechy na prvky stropu a balkonu není možná.

Chcete-li definovat parametry pro styčnou spáru mezi jednotlivými prvky, máte k dispozici nastavení pro podporu, zkosení a pro čárový vestavný prvek (pouze u stropních prvků) v dialogu Parametry styčných spár.

Pokud chcete rozčlenit masivní strop, máte v dialogu Parametry profilu k dispozici nastavení pro typ a polohu profilu styčné spáry a také typu profilu pro podélnou a čelní stranu.

Pokud chcete rozčlenit stropní prvky nebo cihlový strop s výplní, máte v dialogu Výplň, rozdělovací žebra k dispozici nastavení pro výplně a rozdělovací žebra.

Pokud chcete rozčlenit dutinové desky nebo dutinové desky z předepjatého betonu, máte v dialogu Otvory stropu k dispozici nastavení pro změnu u velkých otvorů.

Pokud chcete rozčlenit stropní prvky nebo masivní strop, máte v dialogu Montážní/transportní kotva k dispozici nastavení pro montážní a transportní kotvy.

Pokud chcete ke svému prvku připojit atributy pro kalkulaci, máte v dialogu Kalkulace k dispozici příslušná zadání.

Při rozčleňování stropu ze stropních vložek můžete v dialogu Montážní podpora provádět nastavení pro montážní podporu.

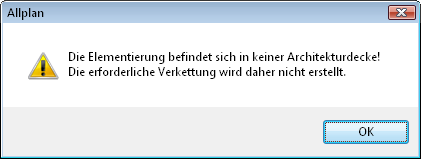

Pokud je aktivováno toto zaškrtávací políčko, je členění stropu automaticky přiřazeno tomu architektonickému stropu, ve kterém se nachází alespoň jeden rohový bod polygonu ukládání. Pokud by se v architektonickém stropu nenacházel žádný rohový bod polygonu ukládání, proběhne ještě kontrola těžiště pole ukládání. Pokud se nezdaří ani tato kontrola, zobrazí se následující upozornění:

Výsledkem je vytvoření členění stropu bez propojení.
Výhody propojení k architektonickému stropu vyplynou při aktivaci nebo jiném zpracování celého stropu.

Při členění roviny zde můžete zadat hodnotu, která specifikuje výšku stropních desek nad rovinou.

V menu knihovny v části Knihovna prací si můžete zobrazit údaje (označení, adresa výrobce) zadaných prací. V externím programu knihovny můžete kdykoli definovat novou práci nebo odstraňovat stávající práce.

V menu knihovny je v části Knihovna norem možné zobrazovat záznamy norem. V oblasti úkolů Knihovny můžete v části

Správa knihoven, práce a norem definovat standardní nastavení.
Toto nastavení má vliv na statický výpočet a na zadávání užitečného zatížení (viz Rozdělení stropu/střechy – Parametry). Platí pro všechny prefabrikáty aktivní fólie.

Pro typy stropů Stropné prvky (s výplní nebo bez výplně), Masivní strop, jakož i všechny cihlové stropy zde můžete volit mezi různými výpočetními postupy:

SolCalc: Výpočet stropních prvků nebo cihlového stropu bude proveden pomocí italského programu DLT SolCalc.

FEM: Výpočet proběhne podle metody konečných prvků – Finite-Elemente-Methode. Zde je propojení k architektonickému stropu nezbytné.

FEM-Opt: Výpočet proběhne podle metody konečných prvků – Finite-Elemente-Methode. Zde je propojení k architektonickému stropu nezbytné. Pomocí funkce

Výztuž FEM se automaticky vytvoří svařovaná výztuž.

So speichern Sie die modifizierten Parameter

Klicken Sie auf und wählen Sie einen Speicherort.
Geben Sie einen Namen für die Favoritendatei ein.

So lesen Sie bereits gespeicherte Elementierungsparameter während der Parameterdefinition

Klicken Sie auf und wählen Sie Speicherort und Favoritendatei.
Modifizieren Sie die gewünschten Parameter.

Um benutzerdefinierte Eingabeparameter nicht ungewollt zu überschreiben, werden Änderungen in der Konfiguration nicht automatisch übernommen. Mit Auf Grundeinstellung zurücksetzen ersetzen Sie die vorhandenen Eingabeparameter durch die Standardparameter, die Sie in der Konfiguration festgelegt haben.

Hinweis: Das Einlesen der Standardparameter erfolgt auch dann, wenn Sie ein neues Werk einstellen.
