Modifikace SmartPart Okno/dveře/zastínění/světelná čočka/střešní okno pomocí úchytných bodů

Funkce SmartPart okno + SmartPart parapet + SmartPart dveře + SmartPart sekční vrata + SmartPart zvedací vrata + SmartPart výkyvná vrata + SmartPart zastínění + SmartPart světlík + SmartPart střešní okno

Parametry Okna-, Dveře, Vrata, zastínění-, světlík a střešní oknor SmartParts lze měnit intuitivně pomocí úchopů. Do dialogového řádku lze pomocí klávesnice zadat také přesné hodnoty.

Jak upravovat SmartPart pomocí úchopů

1. Otevřete kontextové menu SmartPart, jehož geometrii si přejete pomocí úchopů změnit.
2. Klikněte na Modifikace SmartPart pomocí úchopů (Vyvolání).


   Vyvolejte SmartPart modifikovat uchopeními jedním z následujících způsobů

   • Konfigurátor Actionbaru: Karta Konfigurovat – oblast úkolů Další funkce
   • Kontextové menu SmartPart

   • Lišta menu: Změnit Doplňkové moduly SmartParts

   Všechny úchopy SmartPart se označí ve všech projekcích‏.

   Upozornění: Při umisťování SmartPart nebo při aktivaci již umístěného SmartPart se v jeho středu zobrazuje šipka. Tato šipka ukazuje ve směru vnější strany SmartPart. V závislosti na místě usazení se zobrazí další symbol. Tento symbol zobrazuje, že byl SmartPart umístěn zrcadlově. Velikost a barvu symbolů můžete zvolit v Nastavení (vyvolání), stranaZachytávání bodů, oblast Zobrazení zachytávání bodů, možnostiVelikost symbolů pro zachytávání bodů a Barva symbolů.



   Vyvolejte funkci Nastavení jedním z následujících způsobů:

   • Lišta menu: Extra

   • Titulní lišta: Panel nástrojů pro rychlý přístup Přednastavení

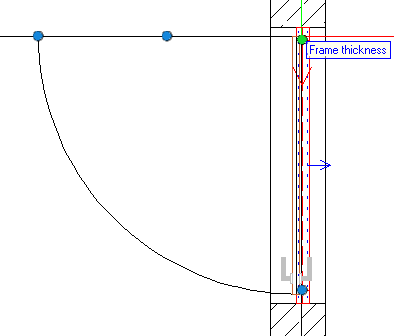

3. Ukažte osovým křížem na některý úchop.

   Označení příslušného resp. příslušných parametrů je zobrazeno.
   Směry, do kterých je možno úchopem pohybovat, jsou označeny šipkami.
   Na následujících obrázcích se zobrazí možnosti modifikací na příkladu SmartPart dveří.

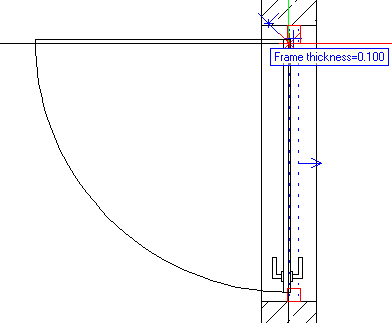

4. Klikněte na některý úchop a pohybujte jím. Přitom je v nápovědě k nástroji zobrazena aktuální hodnota.



5. Novým kliknutím umístíte úchop v nové poloze. Poté se opět zobrazí všechny úchopy a vy můžete změnit geometrii SmartPart pomocí dalšího úchopu.
6. Jestliže při stisknuté klávese CTRL kliknete na úchop, můžete v dialogu Zadání hodnot (v rámci povolených mezí parametrů) zadávat pomocí klávesnice.



7. Stiskněte klávesu ESC.

   Úchopy jsou skryty. Ukončíte zpracování SmartPart úchopy a převezmete aktuální geometrii.

   Jestliže existují kopie pozměněného SmartParts na aktuální fólii, jsou zobrazovány v aktivační barvě a budete dotázán, jestli si je přejete rovněž aktualizovat:
   Aktualizovat všechny stejné SmartParts?

8. Máte následující možnosti:
   • Jestliže kliknete na Ukázat stejné, dostanete výřez obrazovky, ve kterém budou všechny stejné SmartParts na obrazovce zcela viditelné.
   • Jestliže kliknete na Ano, potom jsou změny přeneseny na všechny kopie.
   • Jestliže kliknete na Ne, potom zůstanou kopie nezměněny, a vytvoříte variantu pro SmartPart.
