Vedení řezu, definice svislého řezu

Funkce Řez

Jak provedete definici svislého řezu

1. Klikněte na Vedení řezu (vyvolání).


   Vyvolejte funkci Vedení řezu jedním z následujících způsobů:

   • Actionbar: Role Architektura Úloha: Hrubá stavba Oblast úkolů Pohledy a řezy

   • Lišta menu: Vytvořit Architektura Obecné: Střechy, roviny, řezy

   • Paleta: Funkce oblast Vytvořit v modulu:

   Obecné: Střechy, roviny, řezy

   Pohledy a řezy

2. Zvolte v paletě Vytvořit řez v Zadání metodu Jednoduchá a kliknutím do grafiky zvolte Vertikální řez:
3. V paletě Vytvořit řez určete další parametry řezu.
4. Zadejte body čáry řezu. Pravoúhlé skoky čáry řezu jsou možné.

   Poznámka: Pro získání pravoúhlých skoků u čáry řezu jednoduše zadejte koncový bod dalšího úseku čáry řezu. Pravoúhlý skok čáry řezu se automaticky doplní. Pokud leží koncový bod dalšího úseku čáry řezu, který je kolmý k existující čáře řezu, objeví se hlášení Nepřípustný bod.

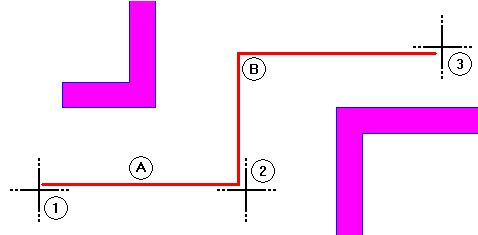

   Příklad





   1 První bod čáry řezu
   2 Druhý bod čáry řezu
   3 Třetí bod čáry řezu

   A Čára řezu
   B Bod se automaticky doplní

5. Ukončete zadání čáry řezu pomocí klávesy ESC.
6. Určete hloubku řezu a směr pohledu tak, že pomocí nitkového kříže umístíte na příslušném místě jeden bod.
7. Abyste měli možnost prohlédnout si řez, klikněte na Zobrazení řezu (vyvolání).


   Vyvolejte funkci Zobrazení řezu jedním z následujících způsobů:

   • Lišta nabídek: Pohled
   • Panely nástrojů Seznam v panelu nástrojů Okna

Upozornění: Popis a symboly čáry řezu lze jednotlivě přesunovat.

Tip: Čáry řezu lze libovolně upravovat pomocí funkce Modifikace bodu. Za tímto účelem musíte v paletě Vytvořit řez aktivovat funkci Těleso řezu . Těleso řezu a rovněž celé vedení řezu lze upravovat pomocí úchopů.

Tip: Vedení řezu lze upravovat v kontextovém menu pomocí funkcí Upravit vedení řezu nebo Vlastnosti.
