3D kruhová plocha, kolmo k hraně/křivce

Funkce 3D polygonální plocha

Jak nakreslit 3D kružnici, která je umístěna středově a kolmo k hraně/křivce

1. Klikněte na 3D plocha (vyvolání).


   Vyvolejte 3D-plochu jedním z následujících způsobů

   • Actionbar: Role Konstrukce Úloha: Volné modelování Oblast úkolů 3D objekty

   • Lišta menu: Vytvořit Přídavné moduly Modelování ve 3D

   • Paleta: Funkce oblast Vytvořit v modulu:

   3D modelování

2. V dialogovém panelu nástrojů 3D plocha klikněte na 3D kruhová plocha.

   Tip: Pomocí Zpět můžete zadání po krocích vrátit zpět.

3. V dynamickém panelu zvolte nastavení Kružnice zadaná středem na hraně/křivce.
4. Stanovte, jak mají být kruhová plocha uzavřena:
   • Kruhová výseč
     Plochy částečného kruhu jsou uzavřeny čarami vedoucími od koncových bodů oblouku ke středu kruhu.
   • Kruhová úseč
     Plochy částečného kruhu jsou uzavřeny tětivou procházející mezi koncovými body oblouku.
5. Aktivujte hranu/křivku pro středový bod.

   Na nitkovém kříži se zobrazí kružnice jako náhled.

6. Na hraně/křivce zadejte středový bod kružnice.
7. Zadejte poloměr kružnice.
8. Zadejte počáteční a koncový bod popř. počáteční úhel a úhel delta kruhové plochy. Pokud zde stisknete ESC, nakreslíte plný kruh.

   Nakreslí se kruhová plocha ve středu kolmo k hraně/křivce.

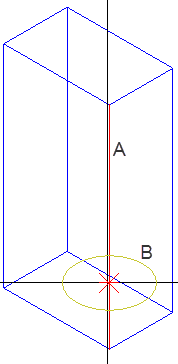

   (A) Hrana kvádru
   (B) Náhled kružnice

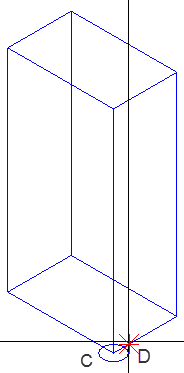

   (C) Středem na hraně/křivce
   (D) Poloměr (kliknutí nebo klávesnice)
   (E) Částečná kružnice na hraně kvádru

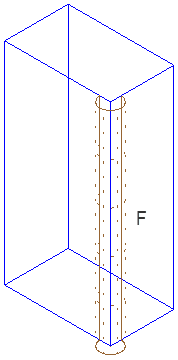

   (F) Částečná kružnice jako plocha podél hrany kvádru vytažená pomocí funkce „ Vytáhnout podél trasy“
