Kontextové menu v módu otáčení

Kontextové menu
Ovládání myší v módu otáčení

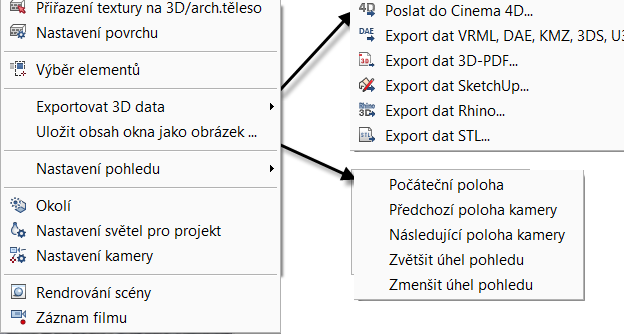

Pokud jste aktivovali mód otáčení (vyvolání) a umístili kurzor uvnitř pracovního okna, zobrazí se po jednorázovém krátkém stisknutí pravého tlačítka myši kontextové menu v konfiguraci zobrazené dole.

Pomocí něj můžete provádět množství modifikací a manipulací scény, aniž byste museli vyvolat další funkce nebo vypnout mód otáčení.

Výchozí situace:

  • Mód otáčení je aktivní
  • Kurzor v pracovním okně

Přiřazení textury na 3D/arch. těleso

Přiřazuje 3D plochám, 3D tělesům a architektonickým elementům pomocí funkce Drag&Drop individuální úpravu povrchu.

Nastavení povrchu

Zobrazí se vlastnosti povrchu nebo pozadí na pozici, na kterou jste klikli, a lze je změnit.

Přitom se zobrazí následující dialog:

Výběr elementů

Pomocí funkce Výběr elementů můžete cíleně vybírat jednotlivé konstrukční prvky, které se mají zobrazit v aktuálním pracovním okně. Všechny ostatní konstrukční prvky se dočasně skryjí.

Pokud chcete výběr elementů zase zrušit, opět klikněte na Výběr elementů.

Exportovat 3D data

Otevře podnabídku, ze které můžete přímo vyvolávat následující funkce:

Uložit obsah okna jako obrázek

Uloží aktuálně zobrazený obsah aktivního okna jako bitmapový obrázek.

Nastavení pohledu

Otevře podnabídku, ze které můžete přímo vyvolávat následující funkce:

Upozornění: První čtyři funkce se vztahují na právě aktivní dráhu kamery (viz Nastavení kamery)! Pokud jste neprovedli žádné nastavení kamery, nejsou tyto funkce účinné.

Okolí

Stanoví parametry přirozených světelných poměrů (zeměpisná poloha, orientace, roční období, poloha Slunce apod.), ve kterých se má 3D model zobrazit.

Nastavení světel projektu

Nastaví ve vašem 3D modelu umělé zdroje světla, které mohou být umístěny jak uvnitř modelu, tak i mimo něj.

Nastavení dráhy kamery

Stanoví polohy kamery, které vytvoří scénář k filmu. Scénář si můžete přehrát okamžitě nebo později a přitom volitelně zaznamenat.

Render jednoho obrázku

Z aktuálního pohledu 3D modelu vypočítá fotorealistický obrázek. Přitom jsou zohledňovány nastavené druhy světel a vlastnosti povrchu.

Záznam filmu

Z 3D modelu vypočítá sled animovaných nebo rendrovaných obrázků a uloží je jako Avi film.
