Entrée de configuration Points de levage

Configuration BubbleDeck : calepinage + Dalle Cobiax : calepinage

Insert pour points de levage
Fichier / Elément :

L'insert défini par la désignation du fichier et de l'élément est utilisé par défaut pour la représentation des points de levage.

Attention : la désignation du fichier et de l'élément doit correspondre aux désignations du fichier et de la saisie dans le Catalogue Inserts d'Allplan ! (Faites attention aux espaces, majuscules et minuscules !)

Paramètre

Les paramètres suivants permettent de calculer les points de levage (points d'accrochage pour les poutrelles) en fonction de la largeur des éléments. Le calcul automatique est uniquement effectué pour les éléments rectangulaires. Les éléments pour lesquels il est impossible de calculer des points de levage se voient attribuer l'état d'élément Inserts automatiques incorrects et sont marqués en conséquence.

Facteur n pour longueur 1/n :

Valeur initiale, mesurée à chaque fois à partir du bord de l'élément dans le sens longitudinal.

Long. a :

[cm] Supplément à la valeur initiale lorsque les deux points d'accrochage respectifs se trouvent dans des poutrelles voisines.

Long. b :

[cm] Déduction de la valeur initiale lorsque les deux points d'accrochage respectifs se trouvent dans une poutrelle.

Long. c :

[cm] Distance entre les deux points d'accrochage respectifs s'ils se trouvent dans une poutrelle.

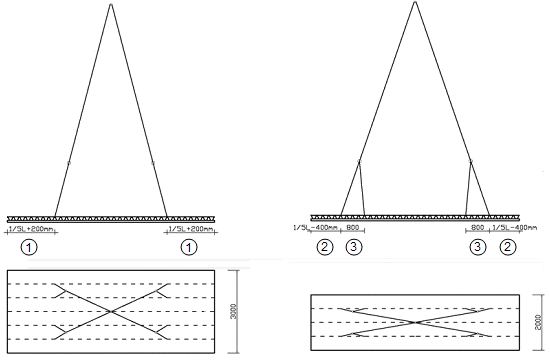

(1) Facteur + Longueur a

(2) Facteur - Longueur b

(3) Longueur c
