Paramètres d’une baie de fenêtre, onglet Ouverture

A noter : Avant de pouvoir sélectionner le type d'ouverture

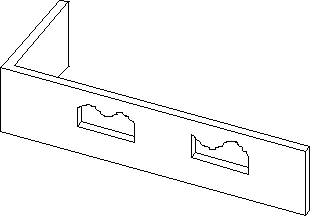

Ouverture quelconque avec contour enregistré comme symbole, vous devez dessiner le contour et la forme en vue en plan, dimensions comprises, de l'ouverture souhaitée dans le domaine d'activités Dessiner et l'enregistrer en tant que symbole. La hauteur et la longueur maximales de l’ouverture sont égales à la hauteur/longueur et à la largeur maximales du symbole et ne peuvent pas être modifiées lors de la saisie de l’ouverture.

A noter : La position dans l'espace d'une ouverture quelconque avec contour enregistré comme symbole dans la direction Z est définie à l'aide de la Hauteur BS ou de la Hauteur BI, puisque sa hauteur ne peut pas être modifiée. La largeur de l’ouverture est égale à la largeur du symbole.

A noter : Les symboles de fenêtres doivent être continus dans le sens de la hauteur.

En fonction de la forme de l’ouverture, vous pouvez définir les paramètres suivants :

La largeur d’ouverture définie ici peut être enregistrée à l’aide de la fonction Enregistrer un fichier dans les Favoris et réutilisée ultérieurement à l’aide de la fonction Ouvrir un fichier Favoris .

Permet de saisir la hauteur de l’allège. Selon le paramétrage effectué dans Définition hauteur, il s’agit d’une hauteur absolue ou d’une hauteur relative définie par rapport à un plan de référence.

Permet d’entrer la hauteur de l’ouverture (c’est-à-dire la distance entre le bord supérieur de l’allège et le bord inférieur du linteau). Selon le paramétrage effectué dans Définition hauteur, il s’agit d’une hauteur absolue ou d’une hauteur relative définie par rapport à un plan de référence.

Distance entre le bord supérieur de l’allège et le début de la flèche.

Ce paramètre apparaît uniquement si vous avez sélectionné une forme d’ouverture circulaire ou polygonale.

Entrez la valeur souhaitée.

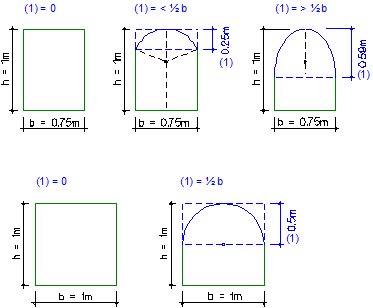

(1) Hauteur flèche
Fig. : Exemples de valeurs pour Hauteur flèche supérieure

Ce paramètre apparaît uniquement si vous avez sélectionné une forme d’ouverture circulaire.

Plus la valeur saisie est grande, plus l’arrondi de l’ouverture est précis.

(1) Hauteur flèche
(2) Valeur pour partage haut
Fig. : Exemples de valeurs pour Partage haut

Dans le cas du type d'ouverture Ouverture quelconque avec contour enregistré comme symbole, vous permet de sélectionner un contour d'ouverture représenté en élévation enregistré en tant que symbole.

Cette forme d’ouverture est représentée avec sa largeur et sa hauteur maximales dans le cadre Représentation.

Ces différents paramètres sont expliqués graphiquement dans le cadre Représentation .

Cliquez sur Haut... pour choisir le mode de définition de la hauteur de l'ouverture. La hauteur peut être définie sous votre de valeur absolue, par rapport aux plans de référence, par rapport à un plan quelconque ou par rapport à un plan d'espacement, par rapport à une surface de référence ou par rapport à un élément de construction existant.

Le mode de définition du bord inférieur et du bord supérieur de l’élément est représenté ici par des symboles. Cliquez sur Haut... pour modifier le mode de définition de la hauteur.

Pour placer des SmartParts ou des macros déjà définis dans l'ouverture, cliquez sur

pour chaque segment dans la zone Elément de bibliothèque 1 à n et sélectionnez le SmartPart ou la macro souhaités dans la palette Bibliothèque.

Pour insérer plusieurs SmartParts ou macros dans l'ouverture, il suffit d'augmenter le nombre de 1 pour chaque élément de bibliothèque supplémentaire et de sélectionner l'élément de bibliothèque dans la bibliothèque.

vous permet de désactiver l'élément de bibliothèque actuellement sélectionné.

Vous pouvez définir ici les propriétés de format avec lesquelles les lignes de l'allège d'une fenêtre doivent être représentées.

Plume,

Trait et

Couleur ou

Layer

Permet d’assigner un layer distinct à l’élément d’architecture ou aux différentes couches lorsqu’il s’agit d’un élément multicouche.
Vous pouvez sélectionner le layer dans l’onglet Sélection layer/visibilité de la boîte de dialogue Layer.

A noter : Les paramètres fondamentaux de la gestion des layers tels que Propriétés de format des layers et du layer, style de ligne sont visibles dans la boîte de dialogue et sont mis en évidence par le symbole des layers ; la saisie est alors verrouillée.

A noter : Ces paramètres s'appliquent à la baie de fenêtre en cours et sont conservés tant qu'ils ne sont pas modifiés.

Permet de déterminer si l’allège doit être représentée à l’intérieur, à l’extérieur, des deux côtés ou pas du tout.

Cette fonction est uniquement accessible lorsque l’option Définir un recul est activée.

Permet d'activer ou de désactiver le recul. Les paramètres du recul sont définis dans l'onglet Mode ouverture.

Si vous avez défini et enregistré parmi les Favoris des modes d’ouverture particuliers avec leurs dimensions dans l’onglet Mode ouverture, vous pouvez les sélectionner ici sans avoir à basculer dans l’autre onglet.
