Textparameter

Unterpalette Schnittführung der Palette Schnittführung erzeugen + Schnittführung modifizieren
Unterpalette Beschriftung der Palette Ansicht generieren / modifizieren + Schnitt generieren / modifizieren
Unterpalette Darstellung der Palette Schnitt entlang beliebiger Kurve + Schnitt entlang beliebiger Kurve modifizieren
Unterpalette Beschriftung der Palette Schnitt entlang beliebiger Kurve + Schnitt entlang beliebiger Kurve modifizieren

Text

Hier legen Sie die Textparameter für die Beschriftung fest (Schriftgröße, -art etc.).

Höhe / Breite / Verhältnis Höhe zu Breite

Hier geben Sie die Höhe, die Breite bzw. das Verhältnis Höhe zu Breite des Textes ein. Höhe und Breite des Textes geben Sie entsprechend der eingestellten Längeneinheit in [mm] bzw. [Zoll] ein. Siehe auch Zusammenhang von Bezugsmaßstab und Textgröße.

Ändern Sie einen dieser Parameter, wird automatisch ein weiterer Parameter geändert.

• Ändern Sie die Höhe, wird entsprechend dem eingestellten Verhältnis die Breite geändert.
• Ändern Sie die Breite, wird entsprechend der vorhandenen Höhe das Verhältnis geändert.
• Ändern Sie das Verhältnis, wird entsprechend der vorhandenen Höhe die Breite geändert.

Schriftart

Hier wählen Sie die Schriftart aus. Neben den Systemschriften stehen Ihnen 20 Allplan Schriftarten zur Auswahl.

Schriftauszeichnung

Hier legen Sie für den gesamten Text durch Anklicken der jeweiligen Schaltfläche die Formatierungen Fett, Kursiv, Unterstrichen und Durchgestrichen fest.

Bei Allplan Schriftarten haben die Formate Fett und Durchgestrichen keine Auswirkung auf den Text.

Kursivwinkel bei Allplan-Schriftart

Hier geben Sie bei Allplan Schriftarten den Winkel ein, mit dem Text dargestellt wird, der kursiv formatiert wurde.

Farbe

Hier legen Sie die Textfarbe fest. Im Konstruktionsfenster wird die Textfarbe nur dargestellt, wenn Farbe zeigt Stift ausgeschaltet ist.

Barva zobrazuje pero znamená, že barva, se kterou je element zobrazen na obrazovce, je spojena se svou tloušťkou pera (a na ní závislá). Elementy, které byly nakresleny určitým perem (resp. určitou tloušťkou pera), se proto zobrazí na obrazovce vždy ve stejné barvě, nezávisle na tom, která barva byla přiřazena jednotlivému elementu. Která barva reprezentuje které pero nastavíte v Nastavení, strana Pracovní prostředí - barvy pera. Zapnutí a vypnutí nastavení Barva zobrazuje pero se provádí pomocí funkce Zobrazení na obrazovce v panelu nástrojů Vyvolání.

Vyvolejte Zobrazení na obrazovce jedním z následujících způsobů:

• Lišta menu: Náhled

• Titulní lišta: Panel nástrojů pro rychlý přístup Náhled

Layer

Hier legen Sie den Layer des Textes fest.

Rahmen

Rahmen um Textblock

Ist diese Option aktiviert, wird ein Rahmen mit den hier festgelegten Eigenschaften Abstand, Stiftdicke, Strichart und Farbe um den Text gezeichnet.

Hinweis: Der hier festgelegte Abstand des Rahmens wird auch für den Abstand der Füllfläche um den Text verwendet und zwar auch dann, wenn die Option Rahmen um Textblock deaktiviert ist.

Hintergrund

Hintergrundfarbe

Hier wählen Sie, ob der eingegebene Text freigestellt wird, indem eine Füllfläche um den Text gezeichnet wird. Der Text bleibt damit immer gut lesbar, auch wenn er z.B. über einem Muster oder einer Schraffur gezeichnet wird.

Als Hintergrundfarbe wird entweder die Fenster-Hintergrundfarbe verwendet, die in Optionen - Anzeige eingestellt ist, oder eine andere benutzerdefinierte Farbe.

Hinweis: Für den Abstand der Füllfläche um den Text wird der Wert verwendet, der für den Abstand des Rahmens um den Text eingestellt ist.

Sonstiges

Spaltenwinkel

Hier geben Sie den Spaltenwinkel in Grad ein. Jede neue Textzeile erhält dann einen, dem Spaltenwinkel entsprechenden, Einzug.

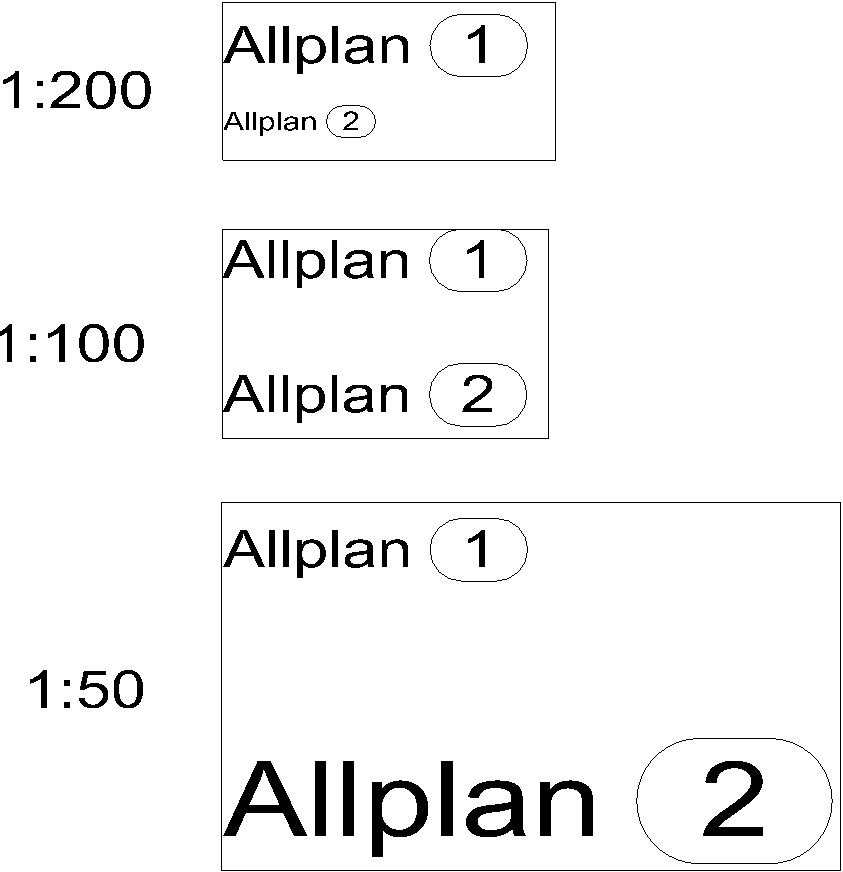

Größe gleichbleibend im Plan

Schaltflächen im Rahmen der Palette

Im Fensterrahmen der Palette stehen Ihnen folgende Funktionen zur Verfügung:

• Eigenschaften übernehmen: Hiermit können Sie die Parameter einer vorhandenen Beschriftung übernehmen.
• Favorit laden: Hiermit können Sie eine bereits gespeicherte Text-Favorit-Datei (*.txtfnfx) auswählen und laden.
• Als Favorit speichern: Hiermit können Sie die gesamten aktuellen Definitionen als Text-Favorit (*.txtfnfx) speichern.
• Auf Grundeinstellung zurücksetzen: Hier erhalten Sie die Standardeinstellung wieder.
