Rimuovere oppure spostare i punti di appoggio delle spline 2D o delle polilinee 2D

Funzione Polilinea + Spline

Spline e polilinee sono elementi raggruppati le cui singole parti non possono essere attivate separatamente. Pertanto i loro punti di sostegno / vertici non possono essere cancellati ma semplicemente spostati sui punti più vicini.

Rimuovere i punti di appoggio delle spline e delle polilinee

• Non è attiva alcuna funzione.

1. Fare clic sulla spline / polilinea.

   Oppure

   Fare clic con il tasto destro del mouse sulla spline / polilinea e quindi su Proprietà nel menu contestuale.

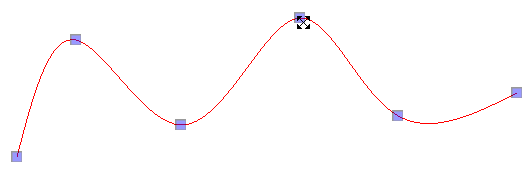

   La spline / la polilinea viene attivata e i punti di appoggio / vertici vengono evidenziati con dei grip.

   Suggerimento:per le spline è anche possibile utilizzare Modella spline mentre per le polilinee Modifica punti.

2. Spostare il puntatore in prossimità del punto da rimuovere fintantoché il cursore assume questa forma . Fare quindi clic sul punto.

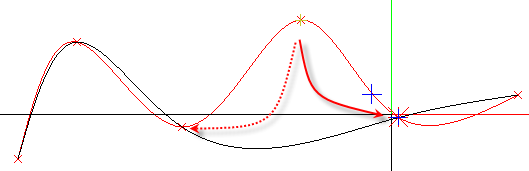

3. Trascinare il punto su uno dei punti di sostegno o vertici immediatamente adiacenti. Dopo aver catturato il punto, selezionarlo con un clic. Verificare il simbolo di cattura punto visualizzato dal puntatore.

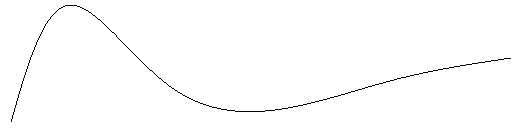

   Il punto appoggio / vertice viene rimosso e la spline / la polilinea viene ridisegnata.
