La funzione righello consente di inserire un punto sulla fuga ortogonale dei punti esistenti grazie a CTRL + tasto sinistro del mouse. Se il sistema trova un punto all'interno del raggio di cattura, il punto viene inserito esattamente sulla fuga del punto successivo che si trova all'interno del raggio di cattura.
Le fughe si riferiscono all'angolo di sistema impostato.
Se in
Opzioni cattura punto, campo Rappresentazione cattura punto è stata attivata l'opzione Mostra simboli - Funzione righello, il programma evidenzia i punti di allineamento ortogonali prima di premere un tasto e crea delle linee di costruzione temporanee rispetto a questo punto. Durante il lavoro con la funzione righello questo offre un migliore controllo della visuale.
Suggerimento: progettare con la funzione righello è particolarmente adatto per i disegni in cui sono presenti solo pochi elementi costruttivi. Andando avanti con il lavoro, il numero di elementi costruttivi aumenta e quindi l'allineamento al punto corretto diventa sempre più difficile.

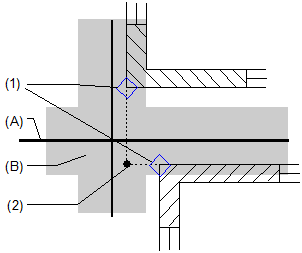

(A) puntatore
(B) raggio cattura
(1) evidenziatura funzione righello
(2) punto catturato
Cosa desideri fare?
Abilitare l'evidenziatura della funzione righello
Impostare la dimensione del raggio di cattura
Attivare i quadri (attivi e/o passivi) per la ricerca dei punti
