Feuillure, paramètres

Fonction Feuillure + Modeleur d'ouvertures

Cette fonction permet de saisir les dimensions de la feuillure.

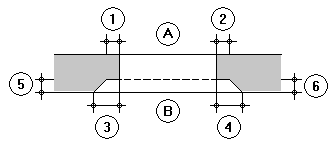

Dimensions latérales

A Côté intérieur
B Côté extérieur (=côté où vous cliquez sur l’ouverture ou la couche de l’élément)
1 Largeur à gauche côté intérieur
2 Largeur à droite côté intérieur
3 Largeur à gauche côté extérieur
4 Largeur à droite côté extérieur
5 Profondeur à gauche
6 Profondeur à droite

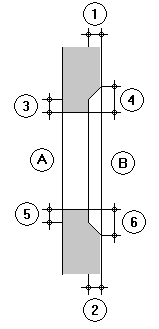

Dimensions en haut, en bas

A Côté intérieur
B Côté extérieur (=côté où vous cliquez sur l’ouverture ou la couche de l’élément)
1 Profondeur supérieure
2 Profondeur inférieure
3 Hauteur supérieure côté intérieur
4 Hauteur supérieure côté extérieur
5 Hauteur inférieure côté intérieur
6 Hauteur inférieure côté extérieur
