Fonction Coupleur, filetage, barre jointe Fonction Coupleur, filetage, barre jointe
Deux types de contre-écrous sont utilisés pour les jonctions mécaniques et les ancrages, en fonction de la sollicitation de la barre filetée :

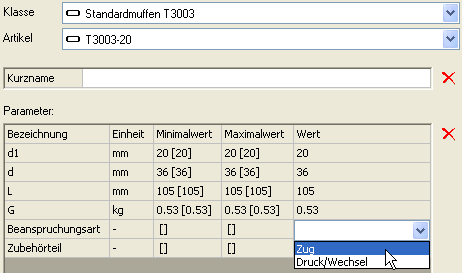

Pour les jonctions mécaniques, définissez le mode de sollicitation lors de la création de la barre à coupleur. Si vous ne définissez aucun paramètre, le programme utilise automatiquement les contre-écrous plus longs T2003/TR2003. Pour obtenir le mode de sollicitation approprié à la barre jointe, vous devez toujours cliquer sur le coupleur correspondant.
Pour les ancrages, l'utilisation mais aussi la disposition des différents accessoires sont fonction du mode de sollicitation. On fait également la distinction entre sollicitation en compression et sollicitation cyclique. Dans ce cas, il est donc particulièrement important de sélectionner le mode de sollicitation approprié.
Jusqu'à l'ancrage avec la pièce d'ancrage T2073/TR2073 pour la sollicitation cyclique, définissez le mode de sollicitation également dans les paramètres. Si rien n'est défini, la sollicitation cyclique sera choisie pour l'ancrage avec la platine d'ancrage T2139 ou T2008 et la sollicitation en compression sera choisie pour l'ancrage avec la pièce d'ancrage T2073/TR2073.
Bien que cette valeur par défaut place la platine d'ancrage du côté sécurisé, la pièce d'ancrage et la sollicitation en compression doivent également être définies de manière explicite. Dans ce cas, une sélection de l'article dans l'arborescence ou le champ de saisie Article n'est pas suffisante.
A noter : Il n'existe aucun contre-écrou T2040 livrable pour les diamètres de barres de 12 mm et 14 mm. Par conséquent, le programme utilise toujours les contre-écrous longs T2003 pour ces diamètres, indépendamment du mode de sollicitation.
|
