Semelle isolée, paramètres

En cliquant sur

Propriétés vous appelez la boîte de dialogue de définition des paramètres et des attributs des semelles isolées.

Vous pouvez modifier les nombreux paramètres proposés dans cette boîte de dialogue avant ou pendant la création de l’élément. Les paramètres définis sont représentés en temps réel dans un aperçu.

Cliquez sur

pour dessiner une semelle isolée de forme polygonale.
Définissez la vue en plan selon la procédure de saisie de polygones.

Cliquez sur

pour affecter une section rétrécie vers le haut à une semelle isolée rectangulaire.

Cliquez sur

pour affecter une section rétrécie vers le bas à une semelle isolée rectangulaire.

Lorsque vous activez l’option Centrée sous poteau, mur, cheminée et que vous entrez ou

reprenez les dimensions de l’élément de construction concerné, le programme calcule le point d’insertion de la semelle de manière automatique et vous pouvez la positionner en cliquant simplement sur un sommet ou sur le centre de l’élément de construction souhaité.

Lorsque vous cliquez à l’aide du bouton droit de la souris dans la ligne de titre, un menu contextuel permettant de désactiver l’affichage des différentes propriétés s’affiche à l’écran.

Affiche la hauteur de l’élément. Vous pouvez la modifier en cliquant dans cette colonne.

En cliquant dans la colonne Mode de définition de la hauteur, vous pouvez définir la hauteur dans l’espace d’un élément ou d’une couche. La hauteur peut être définie sous votre de valeur absolue, par rapport aux plans de référence, par rapport à un plan quelconque ou par rapport à un plan d'espacement, par rapport à une surface de référence ou par rapport à un élément de construction existant.

Selon le métier affecté, vous disposez de modèles de liste différents pour l’évaluation quantitative.

Pour assigner un métier à un élément, cliquez sur l’entrée souhaitée.

La priorité influe sur la manière dont les éléments de construction appartenant à des groupes différents se coupent au sein d'un même calque. Un élément de priorité plus élevée est prioritaire par rapport à un élément de priorité moindre.

Si vous dessinez par exemple un mur horizontal, puis un mur vertical, une partie du mur horizontal (s’il est de priorité moindre) est découpée ; il s'y crée en quelque sorte une brèche.
Dans un calque, cette intersection survient aussi pour les éléments de construction appartenant à des groupes différents.

Vous pouvez aussi modifier ultérieurement la Priorité dans la palette Propriétés : L'avantage réside dans le fait que l'intersection de l'élément de construction avec tous les éléments de construction coupés est recalculée immédiatement, sans avoir besoin d'exécuter la fonction Activer l'affichage en 3D.

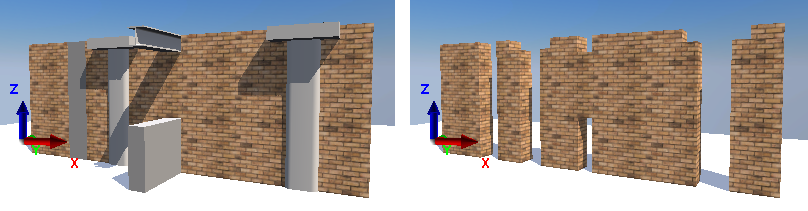

(1) Une partie de ce mur est "découpée"

Intersection d'éléments de construction différents dans un calque selon leur priorité

Groupes d’éléments de construction, vue d’ensemble

La grandeur (ou mode de comptabilisation : à l’unité, m, m² ou m3 par exemple) est prise en compte dans diverses listes.

Des murs d'épaisseur différente peuvent par exemple être comptabilisés selon leur volume ou selon leur surface.

Pour assigner une grandeur, cliquez sur l’option souhaitée.

Cette option permet de spécifier que le bord supérieur de la fondation doit se trouver au niveau du bord inférieur d’un élément de construction (du mur placé au-dessus d’une semelle filante par exemple).

Procédez de la manière suivante :

Cliquez sur .
La boîte de dialogue Propriétés est temporairement masquée.
Cliquez sur l’élément de construction dont vous voulez reprendre le bord inférieur.

A noter : Les propriétés réglées dans la palette Propriétés n'affectent pas la semelle isolée ; seuls les paramètres réglés ici s'appliquent.

Permet d’assigner un layer distinct à l’élément d’architecture ou aux différentes couches lorsqu’il s’agit d’un élément multicouche.
Vous pouvez sélectionner le layer dans l’onglet Sélection layer/visibilité de la boîte de dialogue Layer.

A noter : Les paramètres fondamentaux de la gestion des layers tels que Propriétés de format des layers et du layer, style de ligne sont visibles dans la boîte de dialogue et sont mis en évidence par le symbole des layers ; la saisie est alors verrouillée.

Permet d’assigner un aspect de surface personnalisé à la semelle isolée, ou de modifier l’aspect précédemment défini. Cet aspect de surface est représenté dans les fenêtres graphiques en mode de vue Animation.

Pour sélectionner un hachurage, cliquez dans le champ placé à côté de Hachurage et sélectionnez le hachurage souhaité.
Si vous voulez que le hachurage soit représenté sur un fond coloré, choisissez la couleur souhaitée dans la colonne Remplissage.

Pour annuler l'utilisation du hachurage, désactivez la case à cocher en regard de Hachurage.

Pour sélectionner un motif, cliquez dans le champ placé à côté de Motif et sélectionnez le motif souhaité.
Si vous voulez que le motif soit représenté sur un fond coloré, choisissez la couleur souhaitée dans la colonne Remplissage.

Pour annuler l'utilisation du motif, désactivez la case à cocher en regard du motif concerné.

Pour sélectionner un remplissage, cliquez dans le champ placé à côté de Remplissage et sélectionnez la couleur souhaitée.
En plus du remplissage, vous pouvez aussi sélectionner un hachurage ou un motif ; le remplissage sert alors de couleur de fond.

Pour annuler l'utilisation du remplissage, désactivez la case à cocher en regard de Remplissage.

Pour sélectionner une surface d'image, cliquez dans le champ placé à côté de surface d'image et sélectionnez le fichier souhaité.

Pour annuler l'utilisation de la surface d'image, désactivez la case à cocher en regard de Surface d'image.

Pour sélectionner un style de surface, cliquez dans le champ placé à côté de Style de surface et sélectionnez le style de surface souhaité.

Vous devez avoir défini des styles de surface au préalable.

Pour annuler l'utilisation du style de surface, désactivez la case à cocher en regard de Style de surface.

Le cube enveloppe des murs de profil quelconque et des poutres de section quelconque est représenté sous forme de construction d’aide / n’est pas représenté.
La poutre et le mur se coupent de manière exacte ou le programme crée un évidement rectangulaire.
Les murs de profil quelconque se coupent toujours de manière exacte avec les autres murs.

En cliquant sur la flèche à droite du champ, vous pouvez afficher la liste des 20 Favoris les plus récents et y choisir l’élément souhaité.

Permet de récupérer dans la boîte de dialogue les propriétés d’un élément de construction existant et, si nécessaire, de les modifier.
