Dessiner un élément de construction basé sur un autre élément le long d'un contour fermé

Elément de construction basé sur un élément

Pour dessiner un élément de construction basé sur un contour fermé

• Dessinez les éléments 2D de base à l'aide des fonctions de la tâche Dessiner avant de sélectionner cette fonction.
• Dans les Options - Environnement de travail - page Affichage - cadre Marquages d'éléments, activez les options Symbole de contrôle et Symbole de direction. Vous activez ainsi l’affichage du point initial et des points de passage des éléments 2D.
• Une fonction de création d’éléments de construction linéaires est active (Mur ou Semelle filante par exemple). Vous avez déjà défini les paramètres de l’élément de construction.

1. Pour définir le point initial et le point final de l’élément de construction, cliquez deux fois sur un point défini du contour fermé.

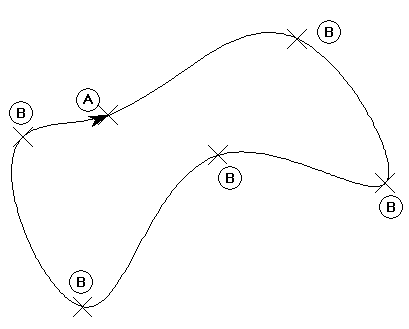

   (A) Point initial de l'élément, avec symbole de direction
   (B) Points définis : ici points de passage de la spline

2. Cliquez dans la zone graphique pour définir la direction d'extension de l'élément de construction.
