LOADSETTLE

Aufbringung einer Verschiebung an eine Feder vom Typ Bodenauflager zur Berechnung von Setzungen

Die Verschiebungen können in Bezug auf das globale Koordinatensystem definiert werden oder in Bezug auf das lokale Koordinatensystem der jeweiligen Federelemente (Option local).

Argumente

dx

Verchiebung in x-Richtung [Länge]

dy

Verchiebung in y-Richtung [Länge]

dz

Verchiebung in z-Richtung [Länge]

local

Wenn diese Option gesetzt ist, erfolgen die definierten Verschiebungen in Bezug auf das lokale Koordinatensystem der jeweiligen Federelemente, ansonsten in Bezug auf das globale Koordinatensystem.

Hinweis: In Hinblick auf einen ingenieurmäßig zweckmäßigen Ansatz wird tatsächlich keine Verschiebung auf das Federelement aufgebracht, sondern eine fiktive Kraft, welche in der Feder diese Verschiebung verursachen würde, wenn nur diese aktiv wäre. Diese Kraft findet in der Lastsumme des Systems keine Berücksichtigung.

BEISPIELE / TYPISCHE ANWENDUNGSFÄLLE:

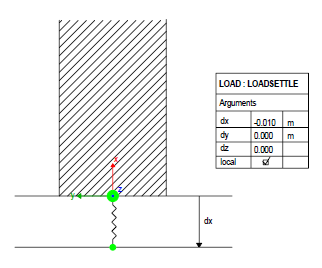

Beispiel: Vertikale Setzung einer Bodenfeder (Widerlager oder Stützenlager standardmäßig definiert)

Möglichkeit 1: lokal

Möglichkeit 2: global
