Führende Komponente

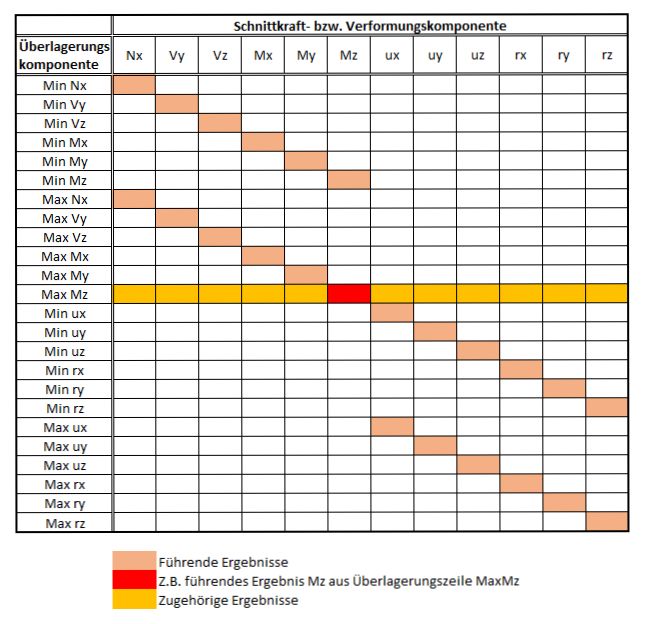

Auswahl der gewünschten Überlagerunskomponente (Überlagerungszeile der Überlagerungsmatrix), für welche ein bestimmtes Ergebnis aus einer Einhüllenden ausgelesen werden soll

Über die beiden Schaltflächen wird die minimale bzw. maximale Überlagerungskomponente gewählt.

Über das Dropdown-Menü wird die gewünschte Schnittkraft oder Verformung der Überlagerungskomponente gewählt bzw. ein Spannungspunkt, welcher für eine spannungsführende Überlagerung definiert wurde.

Es ergeben sich damit alle maximalen und minimalen Überlagerungskomponenten für alle Schnittkräfte und Verformungen.

In Kombination mit der Auswahl der entsprechenden Schnittkraftkomponente in Kräfte bzw. der Verformungskomponente in Verformungen kann man damit sämtliche Ergebnisse der Einhüllenden ansprechen.
