Architekturelemente, Parameter

Immer wenn ein Architekturelement erstellt wird, können Sie die jeweiligen Parameter ändern, indem Sie auf

Eigenschaften klicken.

In diesem Dialogfeld wird Ihnen eine Vielzahl von Parametern angeboten, welche Sie entweder vor oder während der Erstellung des Bauteils verändern können. Vorschau-Grafiken informieren Sie über die Eingabemöglichkeiten. Geeignete Architekturelemente können Sie in der Vorschau auch in den Standardprojektionen bzw. in den Ansichtsarten Draht, Verdeckt oder Animation darstellen.

Im Vorschaufenster wird das Bauteil schematisch dargestellt. Über die reduzierte Fenster-Symbolleiste steuern Sie die Darstellung mit Standardprojektionen, Ganzes Bild darstellen und den Ansichtsarten Draht, Verdeckt und Animation. Der Bewegungsmodus ist automatisch aktiv. Die Ansichtsarten können nicht modifiziert werden.

Die jeweils angebotenen Parameter sind abhängig von dem Element, welches gerade erstellt wird. So kann z.B. bei einer Deckenfläche eine Schichtdicke angegeben werden, bei einem Raum jedoch nicht.

Die möglichen Attribute werden nun alphabetisch aufgelistet. Wollen Sie mehr über ein Attribut wissen, klicken Sie es an:

Die Abrechnungsart wird bei verschiedenen Listen ausgewertet.

So können unterschiedliche Wandstärken entweder nach Volumen oder Fläche berechnet werden.

Um eine Abrechnungsart zuzuordnen, klicken Sie auf den entsprechenden Eintrag.

Hier können Sie dem Element Attribute zuweisen.

bzw.

Wände können je nach Wandtyp aus bis zu 20 Schichten bestehen.

Jeder Wandschicht können unterschiedliche Parameter, Attribute und Materialien zugeordnet werden.
Treffen Sie in der jeweiligen Zeile die gewünschten Einstellungen.

Wenn mehrere Wandschichten die gleichen Einstellungen haben sollen, dann aktivieren Sie das entsprechende Kontrollkästchen bei Gleich in allen Schichten.

Sollen die Bauteile automatisch aneinander angeschlossen werden, aktivieren Sie diese Option.

*EIN*

Abb. 1: Automatischer Wandanschluss ist eingeschaltet.

*AUS*

Abb. 2: Automatischer Wandanschluss ist ausgeschaltet.

Um bei Räumen eine Raumnummer einzugeben, klicken Sie auf Name. Die letzte Ziffer wird automatisch um einen Wert erhöht.

Klicken Sie in die entsprechende Spalte der jeweiligen Schicht und wählen die Dicke aus, oder geben den Wert ein.

Um eine neue Dicke in die Bibliothek aufzunehmen, klicken Sie zuerst auf und geben danach den Wert ein.

Um einen Eintrag zu entfernen, markieren Sie zuerst den Eintrag und klicken danach auf .

Um einen bestehenden Eintrag zur Änderung in das Eingabefeld einzulesen und zu ändern, markieren Sie den Eintrag und klicken auf . So geänderte Einträge werden nicht zur Auswahl hinzugefügt und gespeichert.

Bei manchen Architekturelementen kann ein Faktor eingegeben werden.

Ändern Sie z.B. bei Räumen den Faktor auf 0.5, wird die Grundfläche auf die Hälfte reduziert ausgegeben.

Um eine Stilfläche auszuwählen, klicken Sie in das Feld bei Stilfläche und wählen die gewünschte Stilfläche aus.

Stilflächen müssen bereits definiert sein.

Um die Stilfläche auszuschalten, deaktivieren Sie das Kontrollkästchen bei Stilfläche.

Um eine Füllfläche auszuwählen, klicken Sie in das Feld bei Füllfläche und wählen die gewünschte Farbe aus.
Zusätzlich zur Füllfläche können Sie auch eine Schraffur oder ein Muster wählen; die Füllfläche dient dann als Hintergrundfarbe.

Um die Füllfläche auszuschalten, deaktivieren Sie das Kontrollkästchen bei Füllfläche.

Um bei Räumen die Raumnutzung einzugeben, klicken Sie auf Name.

Um einen neuen Namen in die Bibliothek aufzunehmen, klicken Sie zuerst auf und geben danach den Namen ein.

Um einen Eintrag zu entfernen, markieren Sie zuerst den Eintrag und klicken danach auf .

Je nach Art des zugeordneten Gewerks, können unterschiedliche Listen bei der Abrechnung herangezogen werden.

Um ein Gewerk zuzuordnen, klicken Sie auf den entsprechenden Eintrag.

Mit der Schaltfläche Höhe definieren Sie die Höhenlage eines Bauteils. Die Höhe kann als Absolutwert, relativ zur Standardebene, relativ zu einer freien Ebene oder zu einer Abstandsebene, relativ zu einer Bezugsfläche oder bezogen auf ein bereits vorhandenes Bauteil eingegeben werden.

Um ein Muster auszuwählen, klicken Sie in das Feld bei Muster und wählen den gewünschten Typ aus.
Soll das Muster eine Hintergrundfarbe erhalten, klicken Sie zusätzlich in das Feld bei Füllfläche und wählen die gewünschte Farbe aus.

Um das Muster auszuschalten, deaktivieren Sie das Kontrollkästchen bei Muster.

Hier können Sie den Architekturelementen eine freie Oberfläche zuweisen oder ändern. Diese wird in Grafikfenstern mit Ansichtsart Animation dargestellt.

Öffnet die

Optionen direkt bei Bauteilprofil. Beim Erstellen von Bauteilen mit als Symbol gespeichertem Profil wie z.B.

Stütze können Sie hier einen Wert für die Kreisteilung zwischen 8 und 360 festlegen; voreingestellt ist 36.

Um eine Pixelfläche auszuwählen, klicken Sie in das Feld bei Pixelfläche und wählen die gewünschte Datei aus.

Um die Pixelfläche auszuschalten, deaktivieren Sie das Kontrollkästchen bei Pixelfläche.

Die Priorität beeinflusst die Verschneidung von Bauteilen unterschiedlicher Bauteilgruppen innerhalb eines Teilbilds. Ein Bauteil höherer Priorität hat Vorrang vor einem Bauteil niedrigerer Priorität.

Wenn Sie z.B. eine horizontale Wand zeichnen und danach eine vertikale, wird aus der horizontalen Wand (bei niedrigerer Priorität) ein Teil ‚herausgeschnitten', es entsteht sozusagen ein Loch.
Innerhalb eines Teilbilds tritt diese Verschneidung auch bei Bauteilen unterschiedlicher Bauteilgruppen auf.

Sie können die Priorität auch nachträglich in der Palette Eigenschaften ändern: Dies hat den Vorteil, dass die Verschneidung des Bauteils mit allen geschnittenen Bauteilen sofort neu berechnet wird, ohne dass 3D aktualisieren ausgeführt werden muss.

(1) Aus dieser Wand wird ein Teil ‚ausgeschnitten'

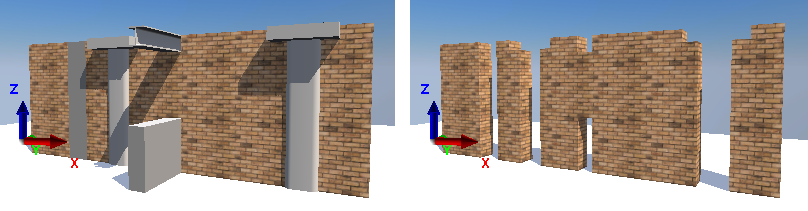

Verschneidung unterschiedlicher Bauteile in einem Teilbild über Priorität

Bauteilgruppen, Überblick

Ist dieser Parameter aktiviert, wird automatisch allen Wandschichten die Bauteilhöhe der ersten Wandschicht zugeordnet.

Ist dieser Parameter aktiviert, wird automatisch allen Wandschichten die Priorität der ersten Wandschicht zugeordnet.

In der Regel sollte dieser Parameter gesetzt werden.

Um eine Schraffur auszuwählen, klicken Sie in das Feld bei Schraffur und wählen den gewünschten Typ aus.
Soll die Schraffur eine Hintergrundfarbe erhalten, klicken Sie zusätzlich in das Feld bei Füllfläche und wählen die gewünschte Farbe aus.

Um die Schraffur auszuschalten, deaktivieren Sie das Kontrollkästchen bei Schraffur.

Hier bestimmen Sie die Teilung einer N-Eck-Wand in einzelne gerade Teilwände.

Halb bedeutet bei einer N-Eck-Wand, dass Anfangs- und Endwand jeweils eine halbe Teilungslänge haben. Diese werden zusammen als ein Teilstück gezählt. Die Teilung wird tangential an den Kreis gelegt, den Sie bei der Geometriedefinition eingeben.

Ganz bedeutet bei einer N-Eck-Wand, dass Anfangs- und Endwand die normale Teilungslänge haben. Jede Teilwand wird einzeln als Teilstück gezählt. Die Teilung liegt sekantial am Kreis, den Sie bei der Geometriedefinition eingeben.

Bei manchen Listen wie z.B. der Wohnflächenberechnung kann nach Text1, 2 oder 3 sortiert werden.

Um die Textfelder 1 bis 5 zu belegen, klicken Sie auf Text und geben den Text ein.
