Paleta „Schodiště“ – karta „Nastavení“

Určení základního tvaru schodiště pomocí tlačítek v horním řádku. Jako základní tvar jsou k dispozici pro výběr tvary Přímý, Tvaru L, Tvaru U, Polygonální a Točitý.

U některých základních tvarů lze ve druhém řádku specifikovat další parametry tvaru schodiště:

Základní tvar Tvaru L: Čtvrtinová podesta nebo Čtvrtinově točité

Základní tvar Tvaru U: Čtvrtinová podesta, Dvoučtvrtinová podesta, Poloviční podesta, Čtvrtinově točité nebo Poloviční otočení

Základní tvar Polygonální : Čtvrtinová podesta nebo Čtvrtinově točité

U základních tvarů Tvaru L, Tvaru U a Točitý lze mimoto zvolit, zda se má schodiště vytvořit jako levotočivé nebo pravotočivé.

Důležité!
Základní tvar a směr otáčení schodiště po ukončení konstrukce schodiště již nelze změnit!

Toto nastavení aktivujte, abyste úsek schodiště střídavě měnili z podesty na schodišťové rameno a naopak.

Toto nastavení aktivujte, abyste ručně změnili natočení jednotlivých stupňů.

Toto nastavení aktivujte, abyste změnili vzdálenost mezi nástupním a výstupním stupněm schodišťového ramene.

Pokud je schodiště provedeno s nástupním stupněm (viz oddíl Stupně), určí se horní hrana nástupního stupně pomocí Počáteční výšky + Stoupání; pro nášlapnou vrstvu na dolním připojení schodiště se v tomto případě převezme stejná tloušťka jako pro případně existující stupeň.

U schodišť bez nástupního stupně je počáteční výška současně horní hranou prvního stavebního dílu schodiště nebo případně existujícího stupně.

Rozdíl mezi výškou nástupu a výškou výstupu nebo mezi Počáteční výškou a výškovou kótou horní hrany posledního stavebního dílu schodiště.

Výška jednoho stupně, měřena svisle od horní hrany stupně k horní hraně stupně.

Hloubka nástupnice stupně, měřená horizontálně od přední hrany stupně k přední hraně stupně.

Jako natočení stupňů se označuje odchýlení předních hran po sobě následujících stupňů o určitý úhel natočení.

Nejdříve se určí rozdílový úhel mezi nástupním a výstupním stupněm a rovnoměrně se rozdělí mezi všecny stupně. Pokud by byly jednotlivé stupně fixovány, provede se jak zjištění rozdílového úhlu tak také natočení stupňů vždy mezi dvěma po sobě následujícími fixovanými stupni (= úsek natočení stupňů).

Rovnoměrná (číselná)

Lineární (číselná)

Harmonická (číselná)

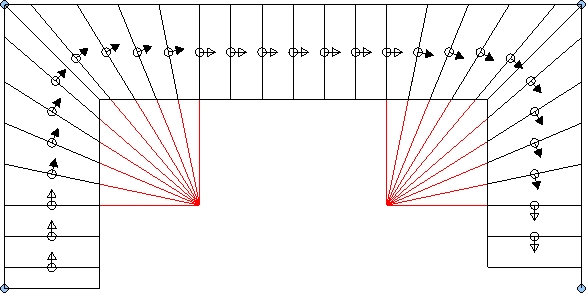

Jeden bod (geometrická)

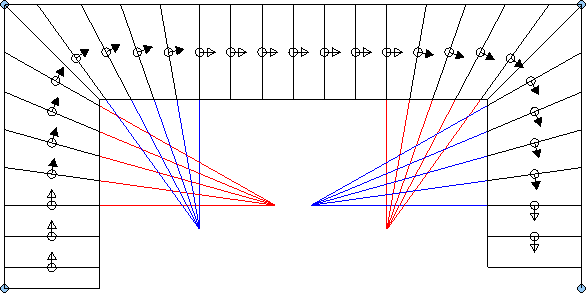

Dva body (geometrická)

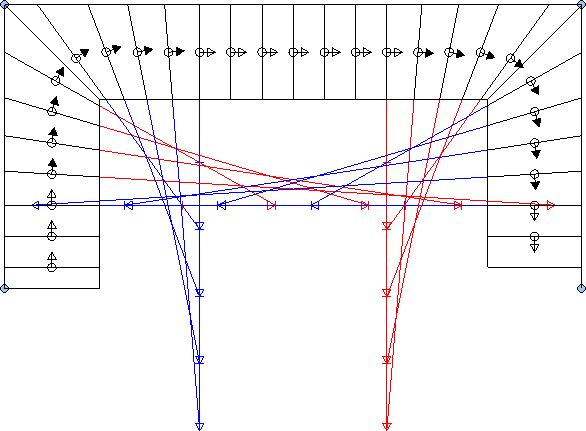

Hlavní linie (geometrická)

U geometrických metod natočení stupňů lze zobrazit nebo skrýt grafické znázornění zjišťovací metodiky.

Počet natáčených stupňů na úsek natočení (tzn. vždy před a za rohovým stupněm úseku natočení).

Minimální rozměr šířky stupňů, který je nutno dodržet u natáčených stupňů.

Pokud je aktivováno toto zaškrtávací políčko, vytvoří se veškeré stavební díly schodiště bez ohledu na poslední bod osy schodiště na základě parametrů zadaných v části Rozměry. Pokud je políčko deaktivováno, schodiště končí u posledního bodu osy schodiště.

Tuto funkci použijte například v případě, pokud se má dimenzovat stropní otvor za schodištěm.

Toto nastavení aktivujte v případě, pokud se po určitém počtu stupňů zadaném v max. stupňů má vždy vložit jedna podesta.

Pokud je aktivováno toto zaškrtávací políčko, poslední stupeň se v případě potřeby prodlouží až k poslednímu bodu osy schodiště.

Vytvoří na nástupu schodiště jeden stupeň s výškou stupně zadanou v části Stoupání jako první stavební díl schodiště nebo již stávající odstraní.

Vytvoří na výstupu schodiště jeden stupeň s výškou stupně zadanou v části Stoupání jako poslední stavební díl schodiště nebo již stávající odstraní.

Toto zaškrtávací políčko aktivujte, pokud chcete zobrazit schodiště v půdorysu.

Zda se bude prvek schodiště v půdorysném zobrazení zobrazovat nebo ne můžete nastavit na kartě příslušného prvku prostřednictvím nastavení Vytvořit v části 2D zobrazení.

Upozornění: Pokud je 3D zobrazení schodiště deaktivováno, karty pro prvky schodiště se nezobrazují. V tomto případě aktivujte nastavení 3D zobrazení a vyberte kartu pro příslušný prvek; zde v části 2D zobrazení aktivujte nebo deaktivujte nastavení Vytvořit a poté zde na kartě Nastavení opět deaktivujte nastavení 3D zobrazení.

Toto zaškrtávací políčko aktivujte, pokud si přejete zobrazovat schodiště v pohledech a perspektivách.

Jednotlivé prvky schodiště, které mají být obsaženy v 3D zobrazení, zvolte na kartě Elementy.

Toto zaškrtávací políčko aktivujte v případě, pokud chcete na základě profilu průchodného průřezu ověřit schůdnost konstrukce schodiště.
