Parámetros de la ventana en esquina, pestaña carpintería

Ventana en esquina, parámetros

Los parámetros mostrados dependen del número de hojas del muro y de si en la creación de vanos se deben tener en cuenta los intradoses. Puede establecer estos parámetros en la pestaña Parámetros. Para los intradoses se tendrán en cuenta los parámetros situados tanto a la derecha como a la izquierda.

Tipo

Trabajando con muros de varias hojas y teniendo en cuenta los intradoses puede definir aquí el tipo de carpintería.

Elija uno de los tipos mostrados:

Parámetros

Crear elemento de intradós

Puede activar y desactivar el intradós.

Dependiendo del tipo de carpintería elegido tendrá a su disposición cuatro parámetros distintos. Las abreviaturas válidas se manifestarán en la leyenda y en la representación.

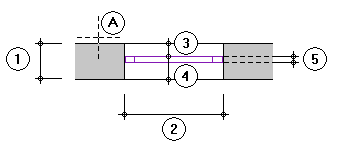

Extradós, Intradós, Profundidad de ventana

A Línea de muro pulsada = lado exterior del vano
1 Espesor de muro
2 Anchura de muro
3 Profundidad exterior del intradós
4 Profundidad interior del intradós
5 Profundidad del hueco (por ejemplo, ventana o puerta)

Utilice los parámetros Intradós, Extradós y Profundidad de ventana o Profundidad de puerta para definir la posición exacta del elemento (por ejemplo, el macro).

La suma de Intradós y Extradós es el Espesor del muro.

Para definir la profundidad del elemento de vano que representa la situación real del hueco, utilice Profundidad de ventana o Profundidad de puerta. El Intradós incluye los valores Profundidad de ventana o Profundidad de puerta.

Cuando utilice macros para vanos, la profundidad del macro se adapta a la del hueco.

Leyenda

Aquí se explican las abreviaturas utilizadas en la representación.

Abrir/guardar archivo favorito

Si desea guardar una carpintería definida como favorita, pulse .
Para recuperar un archivo favorito, pulse .

Introduzca la anchura del vano.

El lado exterior siempre debe usarse para introducir la anchura de las ventanas en esquina; por ejemplo, el lado del muro/esquina que seleccione cuando introduzca la ventana en esquina.
