Funktion Treppenmodellierer + Treppenmodellierer modifizieren / Palette Treppe Funktion Treppenmodellierer + Treppenmodellierer modifizieren / Palette Treppe
Form
Nur, wenn eine Treppe neu konstruiert wird.
Bestimmung der Grundform der Treppe über die Schaltflächen in der oberen Zeile. Als Grundform stehen Gerade, L-Förmig, U-Förmig, Polygonal und Gewunden zur Auswahl.
Bei einigen Grundformen können über eine zweite Zeile weitere Spezifikationen der Treppenform festgelegt werden:
Richtung
Für die Grundformen L-Förmig, U-Förmig und Gewunden kann außerdem gewählt werden, ob die Treppe links- oder rechtsdrehend ausgebildet werden soll.
Wichtig!
Grundform und Drehrichtung einer Treppe können nach Abschluss der Treppenkonstruktion nicht mehr geändert werden!
Bearbeitungsmodus
Nur, wenn eine bestehende Treppe modifiziert wird.
Achse
Aktivieren Sie diese Option, um einzelne Achspunkte der Treppenachse zu verschieben.
Abschnitt
Aktivieren Sie diese Option, um einen Treppenabschnitt alternierend von Podest zu Treppenlauf und umgekehrt zu ändern.
Stufen
Aktivieren Sie diese Option, um die Verziehung einzelner Stufen manuell zu verändern.
Abstand
Aktivieren Sie diese Option, um den Abstand zwischen An- und Austrittsstufe eines Treppenlaufs zu verändern.
Abmessungen
Anfangshöhe
Höhenlage der Treppe im globalen Koordinatensystem.
Wird die Treppe mit Antrittsstufe ausgeführt (siehe Abschnitt Stufen), ergibt sich die Oberkante der Antrittsstufe mit Anfangshöhe + Steigung; für den Fußbodenbelag am unteren Treppenanschluss wird in diesem Fall die gleiche Dicke angenommen wie für eine ggf. vorhandene Trittstufe.
Bei Teppen ohne Antrittsstufe ist die Anfangshöhe gleichzeitig Oberkante des ersten Treppenbauteils bzw. einer ggf. vorhandenen Trittstufe.
Höhendifferenz
Differenz zwischen Antritts- und Austrittshöhe bzw. zwischen Anfangshöhe und der Höhenkote der Oberkante des letzten Treppenbauteils.
Stufenanzahl
Anzahl der Stufen (= Steigungen) für die gesamte Treppe.
Steigung
Steigungshöhe einer Stufe, vertikal gemessen von Stufenoberkante zu Stufenoberkante.
Auftritt
Auftrittstiefe einer Stufe, horizontal gemessen von Stufenvorderkante zu Stufenvorderkante.
2 x S + A
Schrittmaß aus Steigung und Auftritt (i.d.R.: 590 - 650 mm).
Breite
Breite des Treppenlaufs.
Achslage
Lage der für die Konstruktion verwendeten Treppenachse relativ zur Laufrichtung.
Verziehung
Als Verziehung wird die Ablenkung der Vorderkanten aufeinander folgender Stufen um einen bestimmten Drehwinkel bezeichnet.
Zunächst wird der Differenzwinkel zwischen Antritts- und Austrittsstufe ermittelt und gleichmäßig auf alle Stufen aufgeteilt. Wurden einzelne Stufen fixiert, erfolgen sowohl die Ermittlung des Differenzwinkels als auch die Verziehung jeweils zwischen zwei aufeinander folgenden Fixstufen (= Verziehungsabschnitt).
Methode
Methode zur Aufteilung des Differenzwinkels (= Stärke der Verziehung).

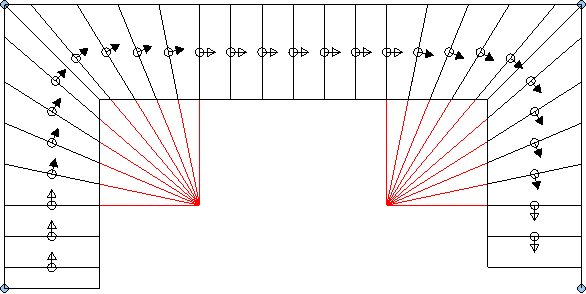

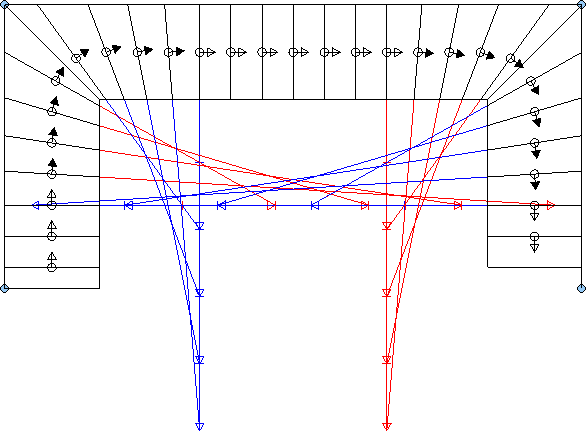

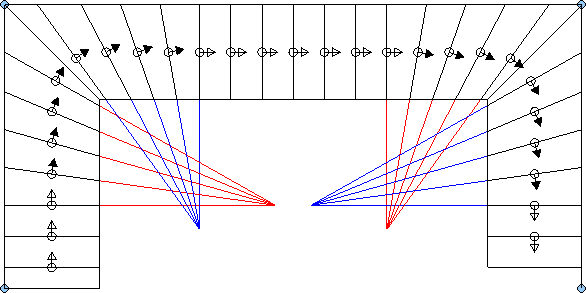

Zur Auswahl stehen drei numerische und drei geometrische Verfahren:
Geometrie
Bei den geometrischen Verziehungsmethoden kann die graphische Darstellung der Ermittlungsmethodik ein- bzw. ausgeblendet werden.
Stufen
Anzahl der je Verziehungsabschnitt (d. h. jeweils vor bzw. nach der Eckstufe des Verziehungsbereiches) zu verziehenden Stufen.
min. Auftritt
Einzuhaltendes Mindestmaß für die Auftrittsbreite der zu verziehenden Stufen.
Treppe
Vollständig
Bei aktiviertem Kontrollkästchen werden sämtliche Bauteile der Treppe ungeachtet des letzten Achspunktes der Treppenachse auf Basis der unter Abmessungen angegebenen Parameter erzeugt; ist das Kontrollkästchen deaktiviert, endet die Treppe am letzten Achspunkt der Treppenachse.
Verwenden Sie diese Option z. B. dann, wenn die Deckenöffnung nach der Treppe bemessen werden soll.
Achse
Nur, wenn eine potentiell achssymmetrische Treppe modifiziert wird.
Möglichkeit zur achssymmetrischen Anpassung der Treppenkontur.
Podest
Nur, wenn eine neue Treppe eingegeben wird.
Aktivieren Sie diese Option, wenn nach der unter max. Stufen angegebenen Anzahl von Stufen jeweils ein Podest eingefügt werden soll.
max. Stufen
Nur, wenn die Option Podest aktiviert ist
Anzahl der Stufen, nach denen automatisch ein Podest eingefügt wird.
Podestlänge
Nur, wenn die Option Podest aktiviert ist.
Länge des einzelnen Podests.
Lauf
Letzte Stufe
Bei aktiviertem Kontrollkästchen wird die letzte Stufe bei Bedarf bis zum letzten Achspunkt der Treppenachse verlängert.
Stufen
Antrittsstufen
Erzeugt am Treppenantritt eine Stufe mit der unter Steigung angegebenen Steigungshöhe als erstem Treppenbauteil bzw. entfernt eine Vorhandene.
Austrittsstufen
Erzeugt am Treppenaustritt eine Stufe mit der unter Steigung angegebenen Steigungshöhe als letztem Treppenbauteil bzw. entfernt eine Vorhandene.
Darstellung
2D-Darstellung
Aktivieren Sie das Kontrollkästchen, wenn die Treppe im Grundriss dargestellt werden soll.
Form und Umfang der Darstellung sowie die Beschriftung legen Sie auf der Registerkarte Grundriss fest.
Ob ein Treppenelement in der Grundrissdarstellung abgebildet wird oder nicht, steuern Sie auf der Registerkarte des jeweiligen Elementes über die Option Erzeugen im Abschnitt 2D-Darstellung.
Hinweis: Wenn die 3D-Darstellung der Treppe deaktiviert ist, werden die Registerkarten für die Treppenelemente nicht angezeigt. Aktivieren Sie in diesem Fall die Option 3D-Darstellung und wählen Sie die Registerkarte für das betreffende Element; aktivieren bzw. deaktivieren Sie dort im Abschnitt 2D-Darstellung die Option Erzeugen und deaktivieren Sie abschließend hier auf der Registerkarte Einstellungen die Option 3D-Darstellung wieder.
3D-Darstellung
Aktivieren Sie das Kontrollkästchen, wenn die Treppe grundsätzlich in Ansichten und Perspektiven dargestellt werden soll.
Die einzelnen Treppenelemente, die in 3D-Darstellungen enthalten sein sollen, wählen Sie auf der Registerkarte Elemente aus.
Lichtraumprofil
Aktivieren Sie das Kontrollkästchen, wenn Sie die Begehbarkeit der Treppenkonstruktion anhand eines Lichtraumprofils überprüfen möchten.
Die Abmessungen des für die Treppe vorgesehenen lichten Raums geben Sie auf der Registerkarte Lichtraum an.
