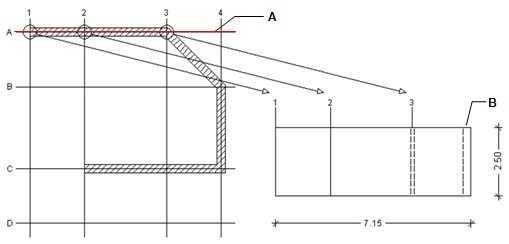

Příklad automatického zobrazení os

A Vztažná osa je zde osa A

B Neexistuje žádné zobrazení osy 4, neboť průsečík neleží uvnitř 3D stavebního prvku

Zobrazení při výběru ostatních os

• Při zvolení osy B jako vztažné osy se provede pouze zobrazení osy 4.
• Při zvolení osy C jako vztažné osy se provede zobrazení os 2, 3 a 4.
• Při zvolení osy D jako vztažné osy se objeví hlášení, protože nejsou k dispozici žádné průsečíky s 3D stavebními díly.
