Paleta „Výpočet skrytých hran v cílové fólii“

Funkce Výpočet skrytých hran

V této paletě nastavíte, jak se provede Výpočet skrytých hran.

Upozornění: Přesný Výpočet skrytých hran v cílovém dokumentu se liší od typu pohledu Skryté hrany v grafických oknech: Pro nastavení Parametrů typu pohledu Skryté hrany, označte typ pohledu a klikněte na .

Upozornění: Nastavení v paletě Výpočet skrytých hran do cílového dokumentu a v dialogu Nastavení pro výpočet skrytých hran asociativních pohledů se vzájemně ovlivňují.

Znázornění

Formáty

Kliknutím na toto tlačítko přejdete do dílčí palety Formáty, ve které můžete provádět nastavení pro výpočet skrytých hran.

Plošné elementy

Bez výplně ploch

Při tomto nastavení se ve výpočtu skrytých hran nezobrazí žádné plošné elementy.

Výplň ploch jen barvou

Při tomto zobrazení se ve výpočtu skrytých hran zobrazí plochy s fillingem. Barvu fillingu dostaneme buď na základě barvy prvku, nebo pokud je přiřazen povrch, pak z barvy povrchu 3D prvku. Případně přiřazené textury budou ignorovány.

Plocha z obrázků z textur, výplň ploch barvou

Při tomto nastavení se ve výpočtu skrytých hran zobrazí plochy, kterým byla přiřazena textura, jako plochy z obrázku. Plochy, jimž nebyla přiřazena textura, budou zobrazeny s fillingem plochy, barvy budou získány z barvy elementu, resp. barvy povrchu.
Upozornění: Plocha z obrázku se pouze v paralelních projekcích (pohled, 3D zobrazení) správným způsobem zkreslí (zkosí) podle zásad 3D zobrazení. Avšak také v perspektivních pohledech lze dosáhnout realistických efektů, když se užijí plochy se zrnitým povrchem, jako je například písek, omítka a podobně.

Zohlednit průhlednost

Pomocí volby Zohlednit transparentnost se plochy, kterým jste přiřadili transparentní povrch, zprůsvitní, takže se zviditelní skryté hrany. Parametr se zobrazí pouze v případě, pokud jste zvolili nastavení Výplň ploch jen barvou nebo Plocha z obrázků z textur, výplň ploch barvou.

Zohlednit světla

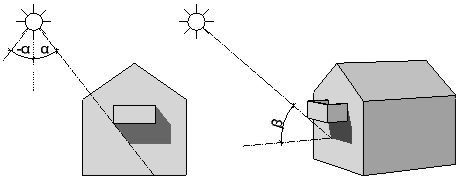

Je-li aktivováno nastavení Přihlížet ke světlu, potom jsou při výpočtu skrytých hran počítána světla podle Úhel světla v pohledu a Úhel světla v ose pohledu. Při tom se nejedná o sluneční studii; světelná situace je idealizována.

Pomocí Úhel světla v pohledu (vlevo / vpravo) určujete směr vrženého stínu.

Pomocí Úhel světla na ose pohledu (délka stínu) určujete délku vrženého stínu.





alfa: Světelný úhel v pohledu, -180° (vlevo) až 180° (vpravo)
beta: Světelný úhel v ose pohledu, 0° až 90° (délka stínu)

Pomocí Intenzity světla určujete, kolik je použito barevných odstínů u ploch výplní a ploch pixelových. Zde zadejte hodnotu od 1 do 100. Čím nižší je hodnota, tím tmavší je obraz.

PomocíIntenzity zjasňovacího světla můžete rozjasnit stíny a výplňové plochy. Zde zadejte hodnotu od 0 do 100. Při intenzitě 0 není zjasňovací světlo počítáno.

Pomocí Zobrazit stín zapnete vržení stínu. Při negativních hodnotách pro Světelný úhel v pohledu (vlevo / vpravo) dopadá stín doleva, při pozitivních hodnotách doprava. Čím menší je hodnota, tím strměji stín padá. Světelný úhel v ose pohledu (délka stínu) řídí délku stínu v izometrii. Čím vyšší je hodnota, tím delší je stín.

Povrchy

Kliknutím na tlačítko se otevře dílčí paleta Nastavení povrchů, ve které můžete barvě elementu přiřadit jinou barvu, která je pak použita při výpočtu skrytých hran místo původní barvy elementu.

Výpočet výztuže

Pokud je aktivováno nastavení Výpočet výztuže, pak se při výpočtu skrytých hran změní prutová výztuž a pruty sítě na konstrukci. V opačném případě nebude výztuž při výpočtu skrytých hran zohledněno.

Tlačítka v rámu palety

V rámu okna palety máte k dispozici následující funkce:
