Paleta „Typ pohledu“ (pro metodu rendrování „RT_Render“)

Seznam Typ pohledu / Paleta Typ pohledu

Metoda rendrování RT_Render spustí výpočet renderingu aktuálně nastavené perspektivy. Čím déle obraz stojí, tím přesnější bude hloubka výpočtu renderování a tím i výsledek sám. Pokud se scéna nebo model změní, tak začne výpočet znovu. Aby se při nezměněné perspektivě vyloučily nekonečné doby výpočtu, můžete trvání výpočtu omezit podle různých kritérií pro zastavení.

Tato metoda rendrování je základem předdefinovaného typu pohledu RTRender.

Upozornění: Zde zvolená nastavení platí výhradně pro zobrazení na obrazovce nebo pro obrázek vytvořený v návaznosti na rendrování pomocí funkce Uložit obsah okna jako obrázek. Pokud však naproti tomu vytvoříte obrázek pomocí funkce Render jednoho obrázku, platí zde provedená nastavení.

Parametry

Označení

Zde můžete změnit označení typu pohledu.

Metoda renderu

RT_Render (u předdefinovaného typu pohledu RTRender nelze měnit)

Rozlišení obrázku

Vlastní

Pokud tato volba není aktivovaná, vytvoří se rendrování automaticky v rozlišení, které vyplývá z aktuální velikosti grafického okna.

Volbu aktivujte v případě, pokud chcete rendrování vytvořit v jiném rozlišení, než v tom, které by vyplynulo z velikosti grafického okna. Požadované rozlišení zadejte v Přednastavení nebo Rozlišení.

Upozornění: Pokud je volba aktivní, zobrazí se výsledek renderování nejdříve ve velikosti přizpůsobené šířce aktuálního grafického okna. Až poté, kdy nastavení uložíte pomocí funkce Uložit obsah okna jako obrázek, se obrázek vytvoří ve vámi zadaném rozlišení.

Přednastavení

Pouze je-li aktivována volba Uživatelsky definovaný.

Výběr některého z přednastavených rozlišení jako navrhované hodnoty pro rendrování.

Rozlišení

Lze zvolit pouze tehdy, je-li aktivována volba Uživatelsky definovaný.

Klikněte na tlačítko, abyste prostřednictvím palety Velikost rendru pro rendrování zadali jiné rozlišení, než to, které je uvedené v Přednastavení. Zvolené rozlišení se následně zobrazí na tlačítku.

Pokud volba Uživatelsky definovaný není aktivována, pak je tlačítko rovněž deaktivováno. V tomto případě se na tlačítku zobrazuje rozlišení, které pro rendrování vyplývá z aktuální velikosti grafického okna.

Obecná nastavení

Výkon CPU

Zde stanovíte procentuální vytížení CPU vašeho počítače na pracovišti, které má být maximálně použito pro rendrování RT.

Čím vyšší procentuální hodnota je zde nastavena, tím rychleji se RT rendering vypočítá. Jiné (především výpočetně náročné) aplikace se tak však mohou za určitých okolností zpomalovat.

Pokud potřebujete pro jiné aplikace více výkonu CPU, zmenšete vytížení CPU pro rendrování RT.

Průběh renderu

Při aktivované funkci se přímo v pracovním okně zobrazují informace o pokračování výpočtu renderingu RT. Tyto informace zahrnují celkovou dobu trvání dosavadního výpočtu pro aktuální perspektivu a také dobu výpočtu příštího iteračního kroku a tím i časové období k další aktualizaci obrazu.

Stop kritérium

Pro omezení časového okna pro výpočet renderingu RT můžete volitelně zavést kritérium zastavení:

• Vyp
  Není zavedeno kritérium zastavení. Výpočet renderingu RT běží donekonečna (nebo do okamžiku změny perspektivy).
• Snímky
  Jako kritérium pro zastavení se zavede počet iteračních kroků, které uvedete pod Počet kroků.
• Doba
  Jako kritérium pro zastavení se zavede doba pro výpočet renderování RT, které uvedete pod Celková doba.
• Kvalita
  Jako kritérium pro zastavení se zavede stupeň kvality výsledku renderování RT, který uvedete pod Kvalita.

Počet kroků / Celková doba / Kvalita

Pouze když je pod kritériem pro zastavení předem zadáno kritérium pro ukončení výpočtu renderování.

Zde udejte příslušnou hodnotu:

• Počet snímků
  Pro počet iteračních kroků udejte hodnotu mezi 5 a 10000 kroků iterace.
• Celkový čas
  Udejte hodnotu mezi 5 vteřinami a 23 hodinami 59 minutami 59 vteřinami.
• Kvalita
  Nastavte jeden ze stupňů kvality Nízká, Střední, Vysoká, Velmi vysoká.

Virtuální rovina terénu

Pokud jste pomocí Prostředí definovali virtuální základní úroveň, můžete zde volit, zda tato zůstane v renderování omezena na původní dimenzi, nebo zda se má rozprostřít až do nekonečna.

Bílý model

Znázorění je ve stylu modelu z bílého papíru nebo kartonu.

Při této technice znázorňování se barevné plochy a textury potlačí a scéna se znázorňuje výlučně ve světlém a tmavém stínování s nízkým kontrastem.

Příklad výsledku renderování bez použití a s použitím volby Bílý model:

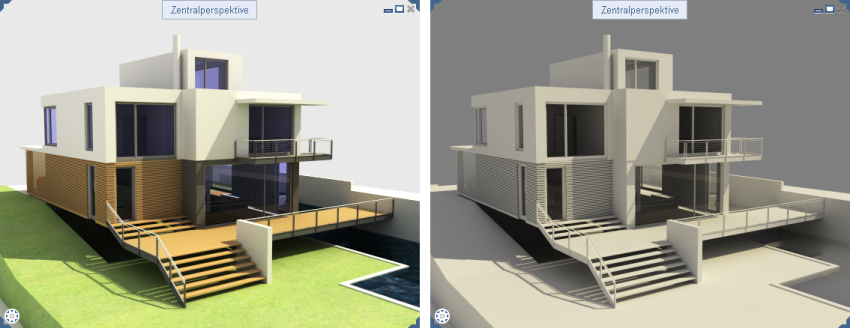

Výsledek renderování bez (vlevo) a s (vpravo) použití volby Bílý model.

Typ projekce

Výběr typu projekce, který se má použít pro perspektivní zobrazení rendrování:

• Standard
  Pro zobrazení se použije běžná centrální perspektiva.

  Předpokladem je, aby byla nastavena centrální projekce (v paletě Nastavení pohledu je aktivovaná volba Perspektiva). V opačném případě zůstane toto nastavení bez účinku.
• 2bodová perspektiva
  Pro zobrazení se použije 2bodová perspektiva (perspektiva se dvěma úběžníky).

  Předpokladem je, aby byla nastavena centrální projekce (v paletě Nastavení pohledu je aktivovaná volba Perspektiva). V opačném případě zůstane toto nastavení bez účinku.
• Sférická
  Pro zobrazení se použije rektangulární projekce.

  Tato možnost je určena k rendrování sférických panoramatických obrázků, ze kterých lze pomocí vhodných nástrojů opět vytvořit kulové panorama (viz „Vytvoření pohledu 360°“).

  Důležité!
  Aby bylo možné sférické panoramatické obrázky správně zobrazit v kulových panoramatech, musí se pro Rozlišení obrázku zvolit poměr 2:1 (např. 4 000 x 2 000 pixelů) a výsledek rendrování se musí uložit ve formátu JPG nebo TIF.

Příklad pro zobrazení v různých typech projekce:

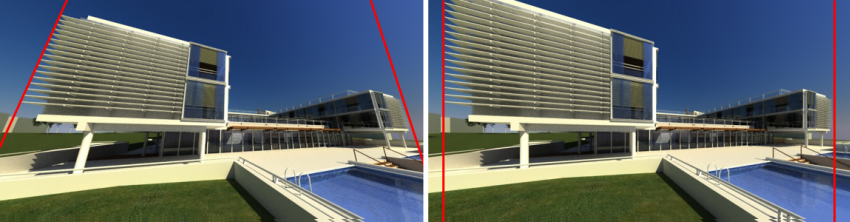

Výsledek rendrování perspektivního zobrazení v centrální perspektivě (vlevo) a ve 2bodové perspektivě (vpravo).

Postprocesní nastavení

Automatický osvit

Zde stanovíte, zda a případně jak se bude korigovat osvit znázornění obrázku:

• Vyp
  Pro rendrování se automatický osvit nepoužívá. Osvit/jas ale můžete regulovat podle potřeby pomocí Osvit v Lišta symbolů Okna.
• Průměr a Median (střední hodnota):
  Při normálních světelných poměrech dosáhnete pomocí obou nastavení srovnatelné výsledky rendrování.

  Pokud však panují extrémní světelné poměry, je vhodný Median spíše pro scény s intenzívně osvětleným pozadím, jako např. perspektivní zobrazení vnitřního prostoru při denním světle s pohledem k oknu. Průměr se naopak spíše hodí pro silně přesvícené scény nebo dílčí oblasti, u kterých má být přesvícení neutralizováno, jako např. noční scény s osvětlením ulic.

  Median se tedy lépe uplatňuje u tmavých oblastí, zatímco Průměr reaguje na příliš světlé oblasti.

Příklady výsledku renderování při různých nastaveních pro automatický osvit:

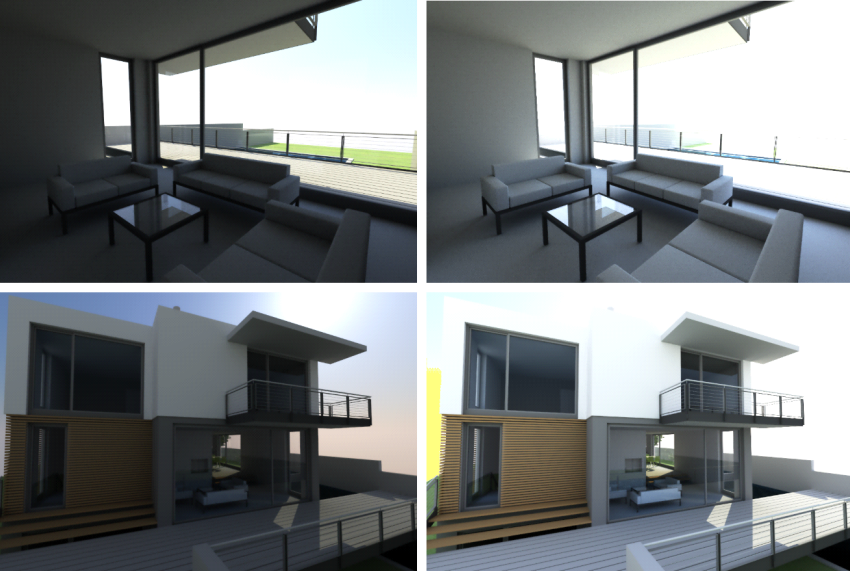

Porovnání výsledku rendrování při nastavení automatického osvitu na Median (vlevo) a na Průměr (vpravo) vždy pro vnitřní oblast (nahoře) a vnější oblast (dole).

Tone mapping

Doladění přeexponovaných oblastí rendrování snížením rozsahu dynamiky (komprese dynamiky).

Zejména při velkých rozdílech jasu v rámci scény, např. u přímo osvětlených světlých ploch v kombinaci se zastíněnými oblastmi, lze zvýšením komprese dynamiky dosáhnout přirozeného barevného dojmu.

Čím větší hodnota je zvolena, tím silněji probíhá komprese dynamiky.

Příklad pro výsledek rendrování s různě silným Tone Mapping:

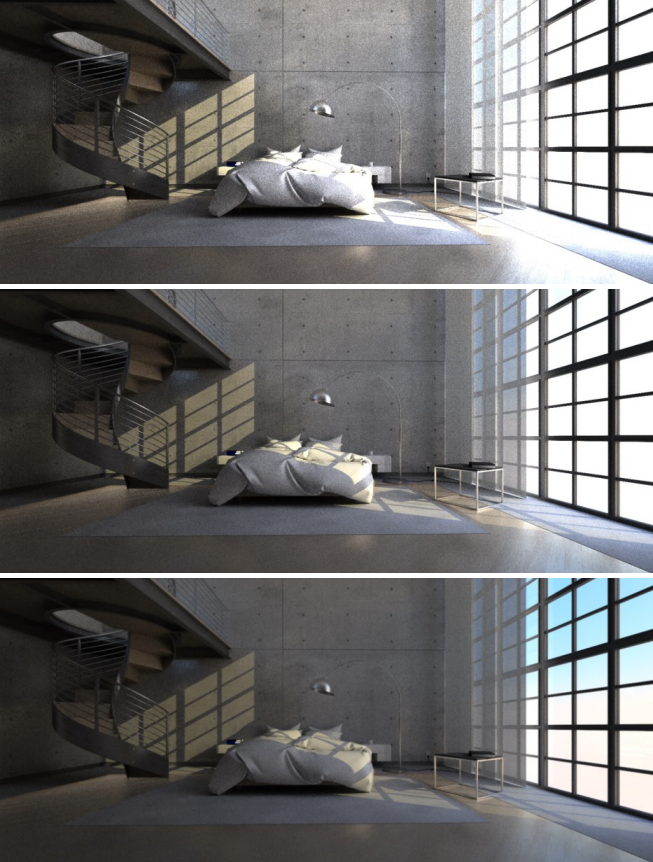

Výsledek rendrování perspektivního zobrazení vnitřního prostoru s různou intenzitou komprese dynamiky: Nastavení funkce Tone Mapping na 0 (nahoře), 30 (uprostřed) a 60 (dole).

Vyvážení bílé

Dodatečné přizpůsobení barevné teploty rendrování situaci osvětlení rendrované scény nebo jejího požadovaného účinku.

Možné jsou hodnoty mezi 1 000 a 10 000 Kelvinů. Čím nižší hodnota je zvolena, tím tepleji scéna působí. Čím je hodnota vyšší, tím chladnější je účinek.

Příklad pro výsledek rendrování s různou barevnou teplotou:

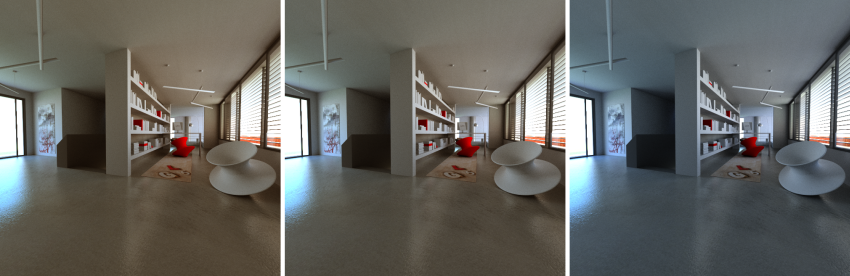

Výsledek rendrování perspektivního zobrazení vnitřního prostoru s různou barevnou teplotou: Nastavení funkce Vyvážení bílé na 3 200 K (vlevo), 5 500 K (uprostřed) a 7 500 K (vpravo).

Redukce šumu – filtr

Zde aktivujete potlačení šumu pomocí filtru šumu.

Použitý způsob podporuje zejména redukci podílu šumu, aniž by negativně ovlivnil obrázky případně uložené jako pozadí (rovněž ve formátu HDR, např. nebe) nebo texturové povrchy.

Tip: Podíl šumu lze rovněž ovlivnit pomocí nastavení Tone mapping prostřednictvím změny rozsahu dynamiky. Pro perspektivy interiéru může být pro potlačení šumu výhodné také speciální nastavení osvětlení (viz paleta Nový nebo Upravit světlo -> nastavení Sky light).

Tloušťka

Pouze je-li aktivována volba Filtr redukce šumu .

Zde stanovíte míru potlačení šumu.

Vyhlazení

Pouze je-li aktivována volba Filtr redukce šumu.

Zde stanovíte, jak silně mají být vyhlazeny hrany.

Příklad výsledku renderování při různých nastaveních snižování šumu:

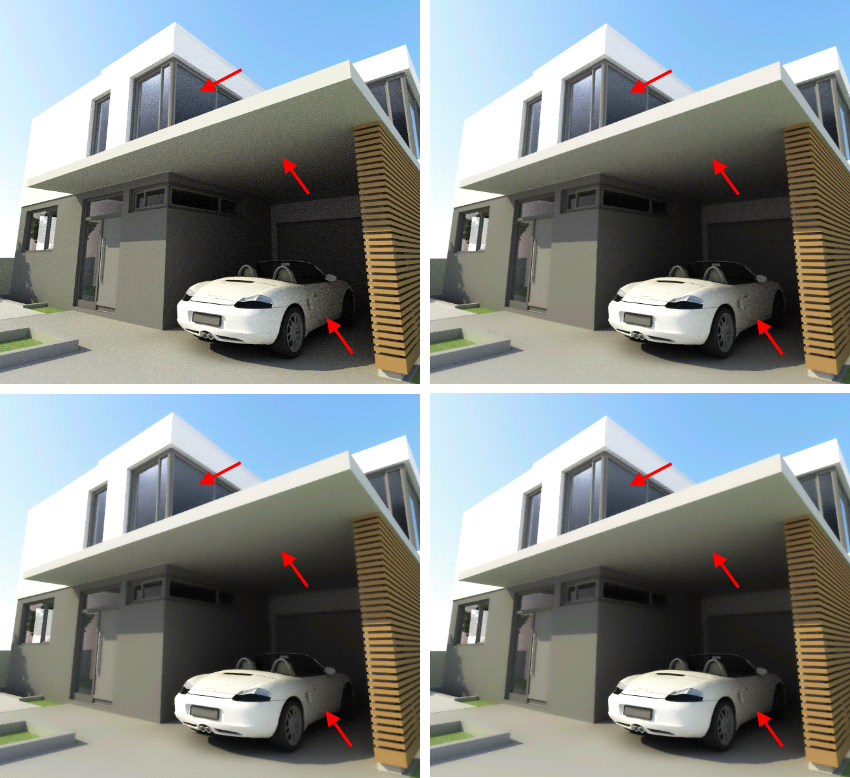

Výsledek rendrování při různých nastaveních pro Redukci šumu (vždy podle identických dob výpočtu a iteračních kroků): Deaktivovaná volba Filtr (vlevo nahoře), Střední (vpravo nahoře), Silná (vlevo dole), Velmi silná (vpravo dole).
