Nastavení viditelnosti hladin v dokumentech plánu

U viditelnosti hladin v plánech je třeba rozlišovat mezi elementy, které jsou obsaženy v elementech plánu (dokumenty umístěné v plánu), a elementy, které byly nakresleny přímo na dokument plánu.

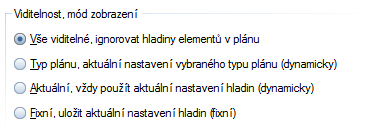

Pro viditelnost elementů v elementech plánu existují čtyři možnosti. Tyto možnosti zvolíte tak, že při umísťování elementů plánů pomocí funkce

Element plánu kliknete na Hladina/tisková sada a pak provedete v dialogu nastavení.

Při nastavení Vše viditelné se zobrazí a vytisknou všechny elementy, které může uživatel vidět nezávisle na nastavení hladin.

Při nastavení Tiskové sady jsou zobrazeny a vytisknuty jen ty hladiny, které jsou obsaženy ve zvolené tiskové sadě. Tato možnost je k dispozici pouze tehdy, pokud jste tiskovou sadu již definovali. V oblasti Viditelnost v elementu plánu se zobrazí aktuální nastavení zvolené tiskové sady. Toto nastavení je ‚dynamické‘, neboť výsledek tisku plánu může vypadat podle aktuálního nastavení pro zvolenou tiskovou sadu rozdílně.

Při nastavení Aktuální nastavení hladin se zobrazí a tisknou všechny hladiny, které jsou v položce

Výběr hladin, nastavení (vyvolání) nastaveny jako viditelné. Toto nastavení je ‚dynamické‘, neboť výsledek tisku plánu může podle aktuálního nastavení hladin vypadat rozdílně.

Vyvolejte funkci Výběr hladin, nastavení jedním z následujících způsobů:

Lišta menu: Formát plánu

Klávesnice: CTRL+4

Titulní lišta: Panel nástrojů pro rychlý přístup Náhled

Při nastavení Fixovat nastavíte v dialogu, které hladiny jsou viditelné. Nastavení provedete tak, že příslušné hladiny označíte a pak nastavíte požadovaný stav buď v kontextovém menu nebo v oblasti Stav. Toto nastavení je ‚pevné‘, neboť je uloženo přímo v elementu plánu. Tím je zaručeno, že se plán vždy tiskne se stejnými nastaveními nezávisle na tiskových sadách a aktuálním nastavení hladin.

Viditelnost elementů, které byly vytvořeny přímo v plánu, závisí na aktuálním nastavení hladin.
