Odstranění nebo posunutí definičních bodů 2D spline nebo 2D polygonů

Funkce Polygonový tah + Spline

Spline a polygonové tahy jsou související elementy, jejichž části nelze jednotlivě aktivovat. Proto není možné jejich opěrné, resp. rohové body mazat, posunou se na jeden z nejbližších bodů.

Jak odstraníte opěrné body ze spline a polygonových tahů

• Žádná funkce není otevřená.

1. Klikněte na spline, resp. na polygonový tah.

   Nebo

   Klikněte pravým tlačítkem myši na spline, resp. na polygonový tah a potom v kontextovém menu na Vlastnosti.

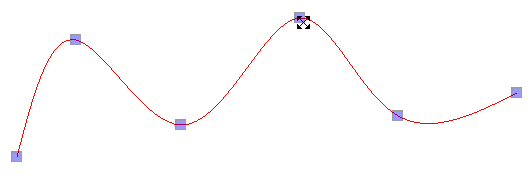

   Spline, resp. polygonový tah se aktivuje; opěrné, resp. rohové body se označí uchopením.

   Tip: Pro spline můžete také použít Modelování spline a pro polygonové tahy Modifikace bodu.

2. Osovým křížem najeďte do blízkosti bodu, který chcete odstranit, až se kurzor změní . Pak klikněte na bod.

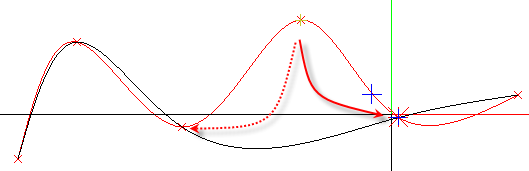

3. Bod táhněte na opěrný nebo rohový bod v bezprostřední blízkosti. Jakmile bod zachytíte, klikněte na něj. Dbejte na označení zachycení bodu v osovém kříži.

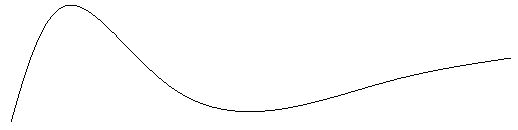

   Opěrný, resp. rohový bod je odstraněn; Spline, resp. polygonový tah se zakreslí nově.
