Rozdělení tělesa rovinou

Oblast úkolů3D objekty

Pomocí této funkce rozdělíte těleso nebo 3D čáry, 3D kruhové oblouky a 3D drážky v libovolné rovině.
Jako dělicí rovinu můžete použít existující 3D plochy nebo dvojice rovin, které jste vytvořili pomocí Volná dvojice rovin.

Tip: Pomocí této funkce můžete také rozdělit dřevěné, resp. ocelové stavební díly z oblasti úkolů Střecha.

Jak rozdělit tělesa 3D rovinou

1. Klikněte na Rozdělení tělesa rovinou (vyvolání).


   Vyvolejte Rozdělení tělesa rovinou jedním z následujících způsobů:

   • Actionbar: Role Konstrukce Úloha: Volné modelování Oblast úkolů 3D objekty

   • Lišta menu: Vytvořit Přídavné moduly Modelování ve 3D

   • Paleta: Funkce oblast Vytvořit v modulu:

   3D modelování

2. Aktivujte 3D element, který se má rozdělit.
3. Aby bylo možné definovat dělicí rovinu, postupujte následujícím způsobem:

   Klikněte v Dynamickém panelu na Vybrat plochu.

   • Klikněte na dělicí rovinu nebo na 3D plochu.

   nebo

   Klikněte v Dynamickém panelu na Vybrat hrany nebo body.

   • Zadejte 3 body roviny nebo 3D plochy.
   • Zadejte hranu a bod dělicí roviny v axonometrii.

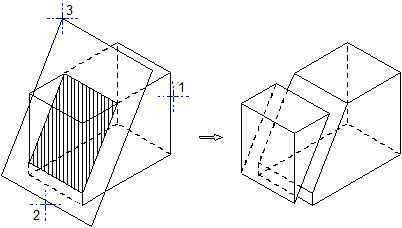

     (1) Rozdělte toto těleso rovinou
     (2) Hrana dělicí roviny
     (3) Bod dělicí roviny (zde 3D plocha)

Možná systémová hlášení:
