Od prvního tělesa odečíst průnik, druhé těleso vymazat

Oblast úkolůBooleovské operátory

Pomocí této funkce odečtete jedno nebo více těles nebo 3D ploch od jiného tělesa nebo 3D plochy a vytvoříte tak výklenky. Těleso, které vytvoří výklenek nebo oddělující 3D plochy se přitom vymažou.

Upozornění: Těleso s vybráním si ponechává své vlastnosti a atributy.

Tip: Můžete rozdělit tělesa nebo plochy podél 3D ploch; dělicí plochy se přitom vymažou.

Jak vytvořit vybrání v tělese (pronikající těleso se vymaže)

1. Klikněte na T1 mínus T2, T2 vymazat (vyvolání).


   Vyvolejte T1 mínus T2, T2 vymazat jedním z následujících způsobů:

   • Actionbar: Role Konstrukce Úloha: Volné modelování Oblast úkolů Booleovské operátory

   • Lišta menu: Vytvořit Přídavné moduly Modelování ve 3D

   • Paleta: Funkce oblast Vytvořit v modulu:

   3D modelování

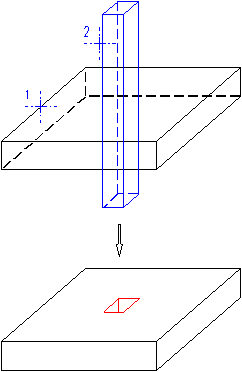

2. Aktivujte nejdříve těleso nebo plochu, ve kterých se má provést vybrání.
3. Aktivujte jedno nebo více těles nebo 3D plochy, které mají u upravovaných těles provést vybrání nebo jimi proniknout.
4. Volbu potvrďte pravým tlačítkem myši.
5. Pokud protínající těleso nebo tělesa rozdělí upravované těleso na jednotlivé části, pak můžete rozhodnout, zda se má oddělené těleso rozložit na jednotlivá 3D tělesa.

   Poznámka: U oddělovaných 3D ploch se těleso vždy rozloží; dotaz proto odpadá.

   Protínající tělesa, resp. plochy vytvářející vybrání se vymažou.

   Poznámka: U polygonálních výchozích elementů se podle možnosti vytvoří polygonální 3D objekty. U výchozích elementů s křivkami vzniknou obecné 3D objekty (BReps, NURBS).

   Poznámka: Pomocí 3D těles můžete vytvořit vybrání v 3D ploše, 3D plochy nemohou však vytvořit vybrání v tělese. Můžete rozdělit tělesa nebo plochy podél 3D ploch; dělicí plochy se přitom vymažou.
