Průnik těles

Oblast úkolůBooleovské operátory

Pomocí této funkce vytvoříte průnik těles, resp. plochu řezu ze dvou protínajících se těles, resp. 3D ploch. Původní tělesa, resp. plochy se přitom vymažou a u těles se v bodech průniku vytvoří nové hrany.

Upozornění: První aktivované těleso určuje vlastnosti a atributy protínajících se těles.

Jak vytvořit průnik dvou pronikajících těles

1. Klikněte na Průnik těles (vyvolání).


   Vyvolejte funkci Průnik těles jedním z následujících způsobů:

   • Actionbar: Role Konstrukce Úloha: Volné modelování Oblast úkolů Booleovské operátory

   • Lišta menu: Vytvořit Přídavné moduly Modelování ve 3D

   • Paleta: Funkce oblast Vytvořit v modulu:

   3D modelování

2. Aktivujte první těleso. Toto těleso určuje vlastnosti a atributy protínajících se těles.
3. Aktivujte druhé těleso.

   Vytvoří se průnik těles; původní tělesa se vymažou.
   U průsečíků se vytvoří nové hrany.

   Poznámka: U polygonálních výchozích elementů se podle možnosti vytvoří polygonální 3D objekty. U výchozích elementů s křivkami vzniknou obecné 3D objekty (BReps, NURBS).

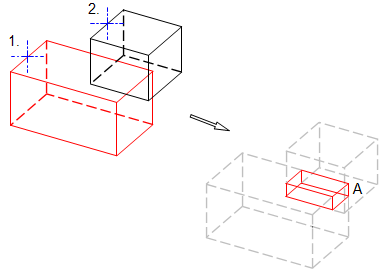

   (1) Aktivujte první těleso
   (2) Aktivujte další těleso
   (A) Protínající se tělesa
