Otvor ve stávající stěně zmenšit

Otvor ve stávající stěně má být zmenšen. K tomu se stávající otvor označí jako demolice a otvor pro novou konstrukci se zakreslí v odpovídající vzdálenosti od vybouraného otvoru.

Jak zmenšit otvor ve stávající stěně

• Všechny relevantní elementy plánu stávajícího stavu už byly pomocí funkce Převod projektování přestavby převedeny na stávající stav.

1. Aktivujte fólii pro nové elementy a otevřete fólii se stávajícím stavem a demolicí jako aktivní v pozadí.

   Poznámka: Otvory se automaticky připojují k příslušné stěně nezávisle na tom, zda je fólie se stěnou aktivní nebo je otevřena jako aktivní v pozadí.

   Nejdříve převeďte stávající otvor na demolici.

2. Klikněte na Převod projektování přestavby.
3. Klikněte na Vlastnosti a parametry tělesa demolice nastavte na některou z následujících možností:
   • Nastavte parametry elementu v dialogu Převod projektování přestavby.
   • Použijte standardní nastavení parametrů, které lze obnovit stiskem Reset.
   • Klikněte na Převzetí parametrů a převezměte parametry vhodného elementu z asistenta rekonstrukce.
4. Klikněte na Demolice.
5. Aktivujte otvory, které mají převzít parametry demolice, a klikněte na Použít.

   Poznámka: Je dostačující, pokud se objekt otvoru převede na Demolice. Funkce Tělesa demolice, tělesa nové stavby vytvoří ve stávající stěně těleso nové stavby i při přítomnosti stávajícího otvoru.

6. Menší otvor zakreslete do vybouraného otvoru.

   Každý nově vytvořený stavební díl obdrží automaticky kategorii přestavby Nový stav.

   Pokud chcete stavební díly z asistenta rekonstrukce, postupujte následujícím způsobem:

   • V asistentu rekonstrukce vyhledejte vhodný stavební díl.
   • Klikněte dvakrát pravým tlačítkem myši na stavební díl,

     nebo

     Pravým tlačítkem myši klikněte na stavební díl a poté v kontextovém menu na Převzetí.

     Otevře se funkce pro tvorbu stavebního dílu a všechny parametry se převezmou z asistenta.

7. Klikněte na Tělesa demolice, tělesa nové stavby.
8. Klikněte naVlastnosti a parametry tělesa nové stavby a demolice nastavte na některou z následujících možností:
   • Nastavte parametry elementu v dialogu Tělesa demolice, tělesa nové stavby pro otvory ve stávajících stěnách.
   • Použijte standardní nastavení parametrů, které lze obnovit stiskem Reset.
   • Klikněte na Převzetí parametrů a převezměte parametry vhodného elementu z asistenta rekonstrukce.

     Poznámka: Pokud chcete převzít vlastnosti ze stávajících elementů nebo z asistenta, pak je třeba 2x vyvolat Převzetí a jednou nastavit vlastnosti pro konstrukci nové stavby a jednou pro těleso demolice.

9. Aktivujte nově zřizovaný i bouraný otvor nově zřizované otvor a klikněte na Použít.

   Těleso nové stavby bude ve stěně vytvořeno automaticky se správnou geometrií, vlastnostmi formátu, atributy, výškovým napojením atd.

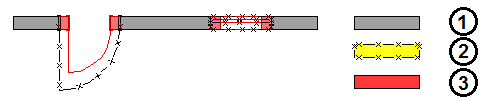

   (1) stávající stav, (2) demolice, (3) nový stav

Poznámka: Ve vstupním dialogu Tělesa demolice, tělesa nové stavby lze pomocí nastavení Vytvořit po vrstvách vytvářet těleso nové stavby z různých vrstev materiálů. Lze tak např. stávající stěnu tvořenou cihelným zdivem o tloušťce 24 cm s vrstvou tepelné izolace 5 cm zazdít také novým objektem ze shodných vrstev.

Pomocí nastavení Tloušťka nové konstrukce stanovte vytvoření nové konstrukce s jinou tloušťkou zdiva a zadejte tloušťku. Můžete tak stávající stěnu o tloušťce 50 cm zazdít segmentem zdiva o tloušťce 24 cm. Klikněte na stranu otvoru určeného k zazdění. Dávejte pozor na směr šipky.

Nastavení Tloušťka nové konstrukce je vhodná ke kompletnímu zazdívání stávajících otvorů.
