Zadání třmínkové sítě rozšířením a automatickým uložením

Oblast úkolůSítě

Alternativně k ručnímu zadání uvedením bodů bednění může být výztuž vytvořena pomocí funkce Tvar sítě také rozšířením. Automatické ukládání je znovu možné.

V následujícím příkladu se zadá obdélníková třmínková síť pomocí funkce Tvar sítě jako rozšiřující se ohybový tvar. K tomu je v dynamickém panelu aktivováno Prodloužení na hranách bednění. Potom je síť popsána a automaticky vložena.

Příklad: Zadání a uložení třmínkové sítě pomocí expanze
Předpoklad: Metoda 1: 3D-výkres bednění s pohledy a řezy Metoda 2: 2D výkres bednění s 3D pomocným tělesem Metoda 3: 2D výkres bednění
1	Metoda 1: 3D-Model zap Metoda 2: 3D-Model zap Metoda 3: 3D-Model vyp	Nastavení Vyztužování se 3D-Modelem v Nastavení, strana Vyztužení aktivované/deaktivované
2	Kliknout na funkci	Tvar sítě
3	Na paletě Tvar sítív seznamu nahoře Uzavřený třmínek zvolte
4	Definovat parametr sítě a polohu tvaru ohybu
5	Aktivovat v možnostech zápisu Prodloužení na hranách bednění
6	Pohybovat kurzorem nad průřezem a potvrdit nalezenou polohu
6a	U metody 1 a 2, pokud byl tvar sítě stanoven mimo pohled: Do kterého pohledu?	Klikněte na pohled, který má být přiřazen tvaru sítě.

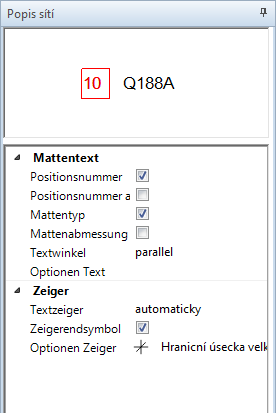

7	ESC stiskněte, jestliže při zadání ohýbaného tvaru byl aktivován popis, resp. vyberete v kontextovém menu Popis, nastavíte parametry a popis umístíte na ploše pro kreslení
Výsledek:

Po popisu zadání přejde program Allplan okamžitě do funkce Ukládání tvaru sítě. U metody 1 a 2, pokud byl tvar sítě stanoven mimo pohled, a také u metody 3 je možné pouze ruční ukládání. Nejprve určete oblast ukládání a potom případně pohled nebo nejprve směr pohledu a potom oblast ukládání.

Pokud je u metody 1 a 2 k zadanému pohledu k dispozici ortogonální pohled, můžete po zadání rozhodnout, zda chcete položku zadat ručně nebo automaticky.

Deaktivujte v možnostech pro zápis možnost automatické vkládání, určete oblast vkládání.
Jestliže aktivujete v možnostech pro zápis možnost automatické vkládání, vkládá Allplan výztuž v tělesu bednění automaticky.

Můžete však také vkládání přerušit a na funkci Uložení tvaru sítě kliknout později. Potom však již není možné automatické ukládání.

U metody 1 a 2:

automatické ukládání deaktivovat nebo aktivovat
