Horizontální roviny

Technika rovin

Horizontální rovina se vytváří v modelu rovin v paletě Roviny. K dispozici je k tomu funkce Horizontální rovina v liště funkcí palety Roviny nebo také v kontextovém menu podlaží.

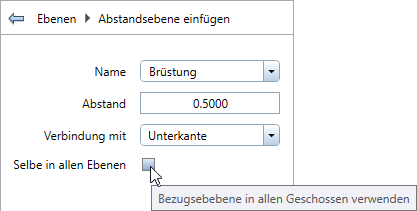

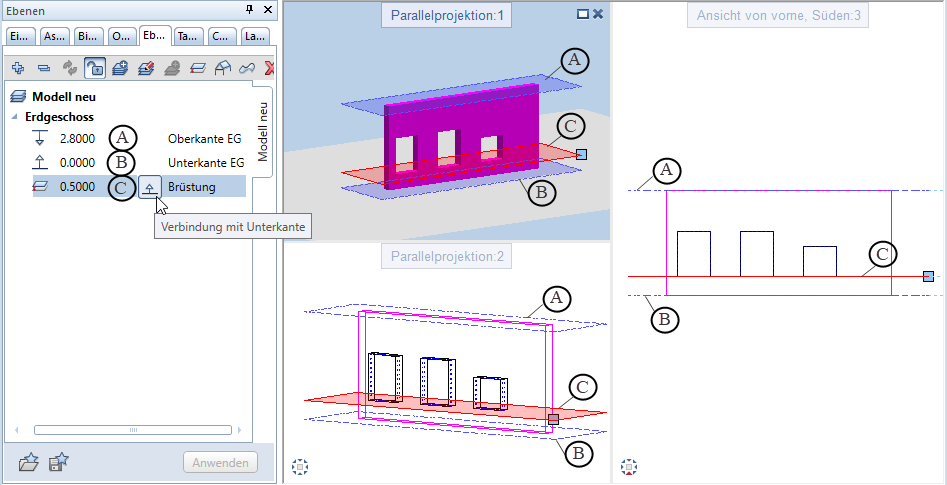

Horizontální rovina je spojena se standardní rovinou ve vzdálenosti, která se musí definovat. Při změně propojené roviny se horizontální rovina automaticky přizpůsobí a tím i všechny stavební díly, které jsou na ni vázány. Při definování horizontální roviny lze aktivací nastavení Stejná ve všech rovinách tuto horizontální rovinu vytvořit současně ve všech podlažích modelu rovin. Pokud je horizontální rovina k dispozici ve všech podlažích, je v modelu rovin označena tímto symbolem .

Co si přejete udělat?

Vložení horizontální roviny do modelu rovin

Změnit horizontální rovinu

Chování stavebních dílů se vztahem k horizontální rovině při kopírování
