Toit en berceau, paramètres

Fonction Plan de toiture + Lucarne + Modifier un plan de toiture + Créer les plans de toiture d'un toit en berceau

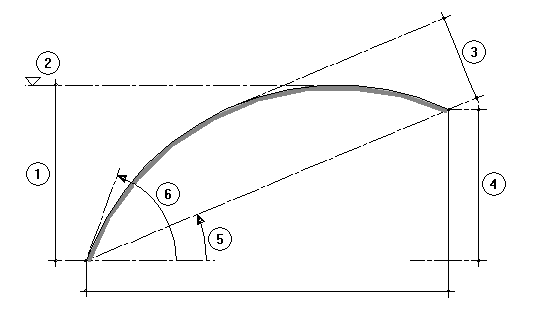

Pour définir le toit, renseignez un paramètre dans chacun des deux groupes de paramètres suivants (soit deux paramètres en tout) :

1

Hauteur max.
Distance verticale entre la première rive d’égout et le point culminant du toit en berceau

2

Hauteur faîte
Cote de niveau du point culminant du toit en berceau

3

Hauteur flèche
Hauteur de flèche du toit en berceau

4

Différence de hauteur des égouts
Différence de hauteur entre la première et la deuxième rive d'égout

5

Angle d'inclinaison
Angle d'inclinaison du toit en berceau

6

Angle de base
Angle de base du premier segment ; celui-ci dépend du nombre de segments dont est constitué le toit en berceau



Nombre de segments
Permet de définir la segmentation du toit en berceau

A noter : Vous pouvez enregistrer les paramètres définis dans un fichier Favoris que vous pouvez ensuite relire dans la boîte de dialogue.
