Parallélépipède de position quelconque

Fonction Parallélépipède

Pour créer un parallélépipède de position quelconque

1. Cliquez sur Parallélépipède (appel de la fonction).


   Vous pouvez appeler la fonction Parallélépipède de l'une des manières suivantes

   • Barre d'actions : Rouleau Dessin Tâche Modélisation libre Domaine d'activité Objets 3D

   • Barre des menus : Créer Modules supplémentaires Modeleur 3D

   • Palette : Fonctions Zone Créer dans le module :

   Modeleur 3D

2. Cliquez sur Saisie 3D libre dans les Options de saisie.
3. Entrez le premier sommet du parallélépipède.
4. Définissez la longueur de la première arête du parallélépipède :
   • Cliquez sur un point dans une élévation ou une projection.
   • Entrez la longueur de la première arête dans la ligne de dialogue et cliquez sur un point pour indiquer la direction.


     La saisie de points de direction est nécessaire lorsque la position d’un élément dans l’espace n’est pas encore précisément définie.

     Procédez de la manière suivante pour saisir un point de direction :

     • Cliquez dans une élévation ou dans une isométrie pour indiquer la direction au-dessus ou au-dessous de l’élément.
     • Cliquez sur un point existant dans l’élévation ou l’isométrie. La direction est calculée à partir des coordonnées Y et Z de ce point.
     • Si vous cliquez sur un point dans la vue en plan, le programme ne reprend pas la coordonnée Z de ce point.
       Vous pouvez entrer la coordonnée Z de ce point à l'aide de la Fonction multiple et de Point delta.
5. Définissez la longueur de la deuxième arête du parallélépipède :
   • Dans une élévation ou une projection, cliquez sur un point situé sur l'arête parallèle du parallélépipède.
   • Entrez la longueur de la deuxième arête dans la ligne de dialogue et cliquez sur un point pour indiquer la direction.
6. Définissez la hauteur du parallélépipède :
   • Cliquez sur un point existant dans une élévation ou une projection.
   • Saisissez la hauteur dans la ligne de dialogue :
     Une valeur positive correspond à une hauteur en direction de l’utilisateur, une valeur négative correspond à une hauteur dans la direction inverse (exemple).
     La manière dont la direction est interprétée dépend toujours de la projection affichée dans la fenêtre active au moment du dessin du cylindre.
     Si le programme n'est pas en mesure de définir la hauteur de manière univoque, il vous invite à cliquer sur point pour indiquer la direction.

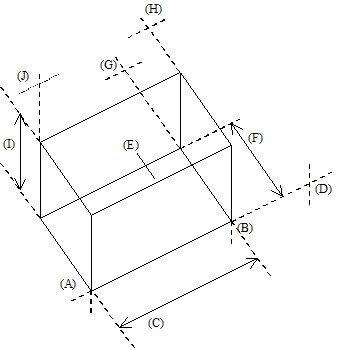

     (A) Sommet
     (B) 1ère arête, sommet
     (C) 1ère arête, longueur
     (D) Point indiquant la direction
     (E) Point sur arête parallèle
     (F) Longueur de la 2ème arête
     (G) Point indiquant la direction
     (H) Point sur la surface parallèle du parallélépipède
     (I) Hauteur
     (J) Point indiquant la direction (si nécessaire)
