Cercle 3D, perpendiculaire au bord/à la courbe

Fonction Cercle 3D

Pour dessiner un cercle 3D centré et perpendiculaire au bord/à la courbe

1. Cliquez sur Cercle 3D (Appel de la fonction).


   Vous pouvez appeler la fonction Cercle 3D de l'une des manières suivantes

   • Barre d'actions : Rouleau Dessin Tâche Modélisation libre Domaine d'activité Objets 3D

   • Barre des menus : Créer Modules supplémentaires Modeleur 3D

   • Palette : Fonctions Zone Créer dans le module :

   Modeleur 3D

   Astuce : La fonction Précédent vous permet d'annuler successivement toutes vos saisies.

2. Dans les Options de saisie, sélectionnez Cercle basé sur le milieu d'un bord/d'une courbe.
3. Sélectionnez le bord/la courbe pour le centre.

   Un cercle s'affichera au niveau du réticule en guise d'aperçu.

4. Saisissez le centre du cercle sur le bord/la courbe.
5. Saisissez le rayon du cercle.
6. Entrez le point initial et le point final ou l'angle de base et l'angle Delta de l'arc de cercle. Pour dessiner un cercle entier, appuyez sur ECHAP.

   L'arc de cercle est dessiné au centre, perpendiculairement au bord/à la courbe.

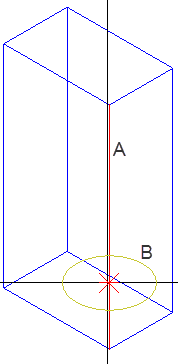

   (A) Arête d'un parallélépipède
   (B) Aperçu du cercle

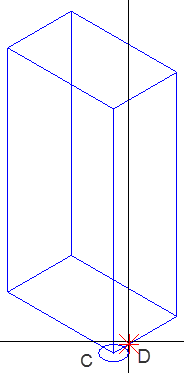

   (C) Point central sur un bord/une courbe
   (D) Rayon (cliquer ou saisir sur le clavier)

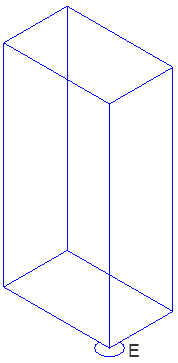

   (E) Arc de cercle sur l'arête du parallélépipède

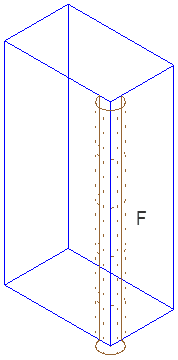

   (F) Arc de cercle en guise de surface le long de l'arête du parallélépipède extrudée à l'aide de la fonction "Extruder le long de la trajectoire"
