Rectangle 3D, perpendiculaire au bord/à la courbe

Fonction Ligne 3D

Pour dessiner un rectangle 3D centré et perpendiculaire au bord/à la courbe

  1. Cliquez sur Ligne 3D (appel de la fonction).
  2. Dans la barre contextuelle Ligne 3D, cliquez sur Rectangle 3D.

    Astuce : La fonction Précédent vous permet d'annuler successivement toutes vos saisies.

  3. Dans les options de saisie, sélectionnez Saisie sur la base du centre sur un bord/une courbe.
  4. Sélectionnez le bord/la courbe pour le centre.

    Un rectangle s'affichera au niveau du réticule en guise d'aperçu.

  5. Saisissez le centre du rectangle sur le bord/la courbe.
  6. Saisissez la longueur et la largeur du rectangle ou cliquez sur le point diagonalement opposé.

    Le rectangle est dessiné au centre, perpendiculairement au bord/à la courbe.

    Astuce : Les lignes 3D ainsi préparées vous permettent de modéliser des solides complexes rapidement et en toute simplicité grâce à l'option Extruder le long de la trajectoire, par exemple.

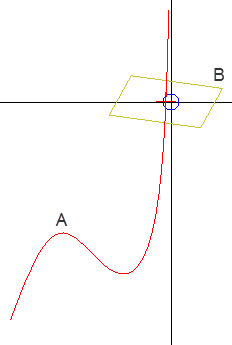

    (A) Bord/courbe
    (B) Aperçu du rectangle

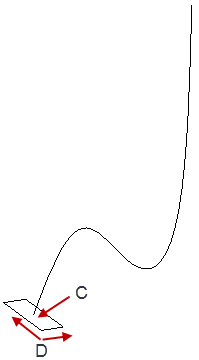

    (C) Point central sur un bord/une courbe
    (D) Longueur/largeur
