rectangle 3D quelconque

Fonction Ligne 3D

Pour dessiner un rectangle 3D de position quelconque :

1. Cliquez sur Ligne 3D (appel de la fonction).


   Vous pouvez appeler la fonction Ligne 3D de l'une des manières suivantes

   • Barre d'actions : Rouleau Dessin Tâche Modélisation libre Domaine d'activité Objets 3D

   • Barre des menus : Créer Modules supplémentaires Modeleur 3D

   • Palette : Fonctions Zone Créer dans le module :

   Modeleur 3D

2. Dans la barre contextuelle Ligne 3D, cliquez sur Rectangle 3D.
3. Cliquez sur Saisie 3D libre dans les Options de saisie.
4. Définissez le premier sommet du rectangle 3D.

   Astuce : La fonction Précédent vous permet d'annuler successivement toutes vos saisies.

5. Définissez la première arête de l'une des manières suivantes :
   • Placez un point quelconque.
   • Entrez la longueur de l'arête et cliquez sur un point indiquant la direction.


     La saisie de points de direction est nécessaire lorsque la position d’un élément dans l’espace n’est pas encore précisément définie.

     Procédez de la manière suivante pour saisir un point de direction :

     • Cliquez dans une élévation ou dans une isométrie pour indiquer la direction au-dessus ou au-dessous de l’élément.
     • Cliquez sur un point existant dans l’élévation ou l’isométrie. La direction est calculée à partir des coordonnées Y et Z de ce point.
     • Si vous cliquez sur un point dans la vue en plan, le programme ne reprend pas la coordonnée Z de ce point.
       Vous pouvez entrer la coordonnée Z de ce point à l'aide de la Fonction multiple et de Point delta.
6. Entrez la deuxième arête de l'une des manières suivantes :
   • Placez un point quelconque.
   • Entrez la longueur de l'arête et cliquez sur un point indiquant la direction.

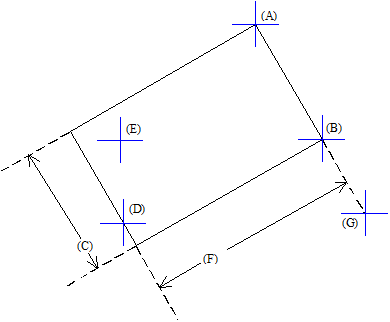

     (A) Sommet
     (B) 1ère arête, extrémité
     (C) 1ère arête, longueur
     (D) Point sur arête parallèle
     (E) Point indiquant la direction
     (F) Longueur de la 2ème arête
     (G) Point indiquant la direction
