Utiliser un jeu d'impressions pour la mise en page de plans

Utilisation de jeux d'impressions

Lorsque vous insérez des documents dans un plan, vous pouvez sélectionner un jeu d'impressions pour n'afficher qu'un ensemble donné de layers sur le plan.

Un jeu d'impressions est un ensemble de layers que vous pouvez sélectionner pendant le dessin et lors de l'insertion d'éléments de plan dans une mise en page. Si vous effectuez une impression, seuls les layers inclus dans le jeu d'impression sélectionné sont imprimés.

Pour utiliser un jeu d'impressions lors de la mise en page d'un plan :

1. Dans la tâche Mise en page de plans, cliquez sur  Elément de plan (Appel de la fonction) ou  Elément de plan NDW (Appel de la fonction).


   Vous pouvez appeler la fonction Elément de plan NDW de l'une des manières suivantes

   • Barre d'actions : Tâche Layout de plan Domaine d'activité Mise en page

   • Barre des menus : Créer Mise en page de plans

   • Palette : Fonctions Zone Créer dans le module :

   Mise en page de plan



   Vous pouvez appeler la fonction Positionner calque de l'une des manières suivantes

   • Barre d'actions : Tâche Layout de plan Domaine d'activité Mise en page

   • Barre des menus : Créer Mise en page de plans

   • Palette : Fonctions Zone Créer dans le module :

   Mise en page de plan

2. Le cas échéant, sélectionnez un élément de plan NDW.
3. Cliquez sur Layer/Jeu d'impressions dans la barre contextuelle.

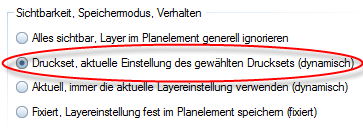

4. Activez l'option Reprendre jeu d'impressions (dynamique) dans le cadre Visibilité, mode d'enregistrement, comportement.



5. Sélectionnez le jeu d'impressions souhaité sous Jeu d'impressions.
