Analyser un fichier et calculer l'offset

Importation de fichiers contenant de grandes coordonnées

La première étape consiste à analyser le fichier pour déterminer les valeurs d'offset en cours. Il ne s'agit pas encore d'importer le fichier lui-même ; annulez simplement les boîtes de dialogue correspondantes.

Les informations dont vous avez besoin concernant l’étendue des valeurs sont automatiquement lues dans le fichier à importer, dans la mesure où elles peuvent y être mises à disposition.

Pour calculer l'offset requis

1. Cliquez sur Importer (appel de la fonction), choisissez le fichier souhaité et cliquez sur Options....


   Vous pouvez appeler la fonction Importer de l'une des manières suivantes

   • Barre d'actions : Rouleau Dessin Tâche Travail d'équipe Domaine d'activité Import

   • Barre des menus : Fichier Importer

   • Palette : Fonctions Zone Créer dans le module :

   Interfaces

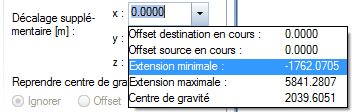

   Vous pouvez analyser le décalage supplémentaire dans le cadre Paramètres coordonnées et longueurs de l’onglet Paramètres généraux. Cliquez sur les flèches respectives des boutons déroulants x, y et z afin d'établir les coordonnées maximales et minimales du fichier.



   Dans le cas de plans de situation, il s'agit généralement de valeurs positives. Vous obtenez un offset satisfaisant en conservant, pour chaque axe de coordonnées, la partie gauche, identique, des valeurs de coordonnées maximale et minimale, et en remplaçant la partie droite des valeurs de coordonnées maximale et minimale, différente, par des zéros.

   • Exemple : Xmin=5.321.134,789
     Xmax= 5.321.345,788
     il en résulte un offset selon X= 5.321.000 m (pour les coordonnées de Gauß-Krüger ou UTM, un offset de 5.300.000 m peut éventuellement être indiqué)
   • Exemple : Ymin=4.724.534,789
     Ymax= 4.724.577,788
     il en résulte un offset selon Y= 4.724.700 m (pour les coordonnées de Gauß-Krüger ou UTM, un offset de 4.700.000 m peut éventuellement être indiqué)

     A noter : La procédure est plus simple si vous travaillez habituellement avec des coordonnées de Gauß-Krüger (GK) ou UTM, c'est-à-dire avec des plans de situation. Etant donné que ces coordonnées sont basées sur les méridiens, il n'existe que quelques offsets judicieux en Allemagne - dans une région donnée, les offsets sont les mêmes partout. Ces offsets sont connus, si bien que vous n'avez pas besoin de les calculer. Soyez toutefois attentif à ne pas confondre les axes.

     Selon le fichier et l'origine du fichier, les offset suivants sont utilisés en Allemagne (sans garantie) :

   • Rhénanie du Nord-Westphalie : par ex. 5.600.000m et 2.500.000m ;
   • Bavière : par ex. 5,400,000m et 4,500,000m ;
   • Bade-Wurtemberg : par ex. 3 400 000 m et 5 300 000 m ou 3 500 000 m et 5 400 000 m
   • Des valeurs différentes peuvent être utilisées dans les zones frontalières !
   • Si vous n'êtes pas certain, vous pouvez toujours analyser le fichier comme indiqué ci-dessus.

     Vous pouvez constater qu'en ce qui concerne les offsets, seuls les deux premiers chiffres sont constants.

2. Cliquez sur Annuler et annulez l'importation.
