Symboles intelligents/Macros intelligentes

Un “symbole intelligent” ou une “macro intelligente” sont des éléments qui ont la faculté de se placer automatiquement de manière parallèle et à une distance donnée (spécifiée lors de la définition du symbole) des bords des éléments d'architecture (mur, dalle, pièce, plan de toit par exemple) à proximité desquels il sont positionnés. Pour utiliser des symboles/macros intelligent(e)s, vous devez procéder comme suit :

1. Lors de la définition du symbole/de la macro

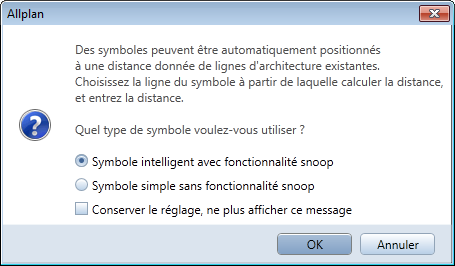

• Lors de la définition des symboles ou des macros dans le dossier correspondant de la palette Bibliothèque, vous pouvez définir le symbole ou la macro comme symbole ou macro intelligents avec la fonctionnalité Snoop.



• Définissez ensuite la ligne de départ et la distance à cette ligne.



  A Ligne de départ : C'est la ligne qui devra être parallèle au bord de l'élément d'architecture.

  BDistance : C'est la distance qui séparera la ligne de départ du symbole/de la macro du bord de l'élément d'architecture.

2. Lors du positionnement du symbole/de la macro

• Cliquez sur Snoop dans les Options de saisie.

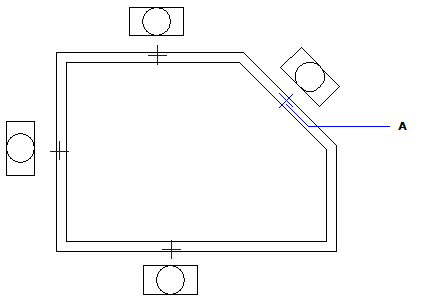

• En fonction de la position du curseur, l'orientation du symbole/de la macro est automatiquement déterminée par rapport aux lignes d'architecture existantes.



  Position du curseur lors du positionnement du symbole/de la macro.
