Exemple : Scission d'une répartition et création d'une jonction mécanique

Condition :
Répartition polygonale créée en mode Modèle 3D

1

Cliquez sur la fonction

Coupleur, filetage, barre jointe

2

Sélectionner le fabricant et cliquer sur la fonction Diviser des barres et créer une jonction mécanique

3

Cliquez sur la répartition à diviser

4

Définir la ligne de division (le joint de reprise dans notre exemple) et le côté du coupleur

5

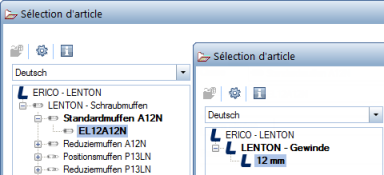

Sélectionnez le coupleur et le filetage

6

Créer les textes de répartition et les schémas supplémentaires

Activez la nuance d'acier dans le texte de répartition

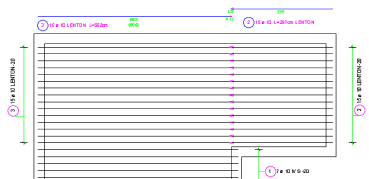

Résultat :
